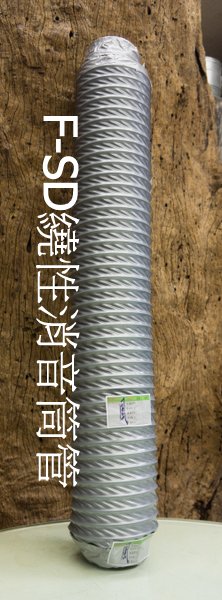

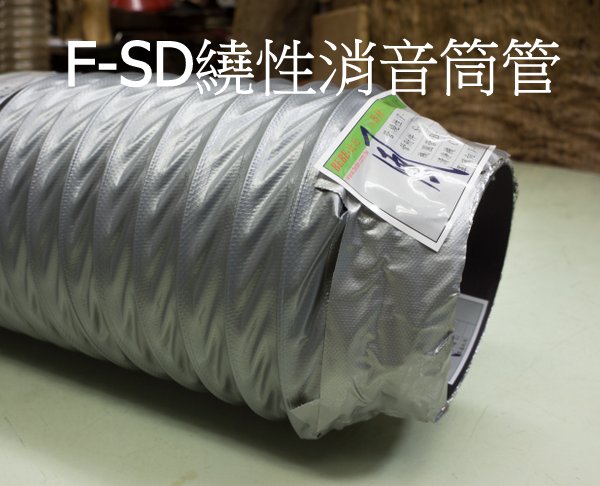

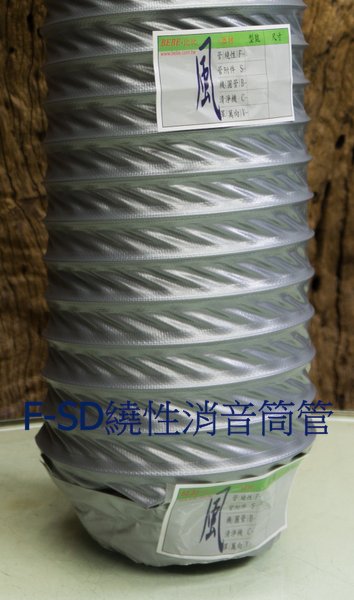

F-SD SD 繞性消音筒管
AD FLEXIBLE SILENCER/ DUCT

1A-7

類別:
BEBE 繞性風管
型號:
BEBE F-SD
電腦代號:

1095…

產品名稱:

AD繞性消音筒管

結構及說明:

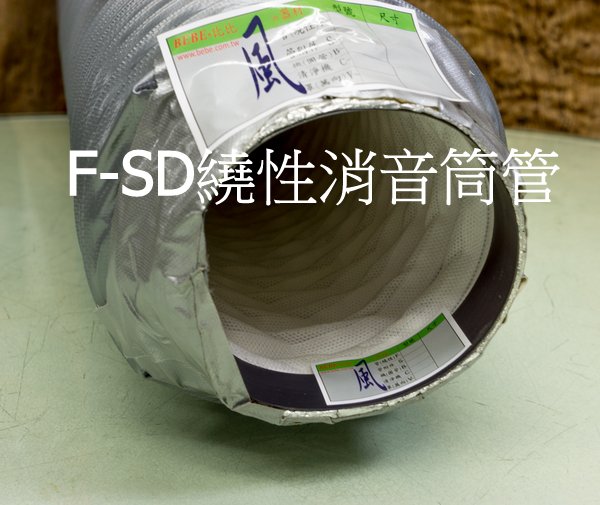

AD消音管筒為每段1.2 M多孔網布內襯中空低風阻風管,中間層夾1"厚,最適用匹配於新風系統進風及抽風口端低頻,1200FPM以下風速之消音材, 於最外層再以BPE淺綠隔音材製管外覆。一般裝於各別出風口前端之泛用高效筒式繞性消音管。

規格及特性:

風管材料:內管為網布內襯低風阻風管,中間層為最適合消音材, 最外層為隔音BPE管。

風管顏色:內多孔淺灰色。外隔音淺綠色。

耐溫:-20~+90℃ (瞬間125℃)

管壁厚度:1"

管徑:2"~10"

支撐鋼線:高張力鋼線

鋼線間距:25mm

標準長度:1.2M/支

一般用途:

一般泛用於出回風面板前端處之高效消音用。




耐壓: 管徑/吋
內徑㎜
1.25"
32
1.5"
38
2"
51
2.5"
63
3"
76
4"
102
5"
127
6"
152
7"
177
8"
204
9"
207
10"
254
12"
305
間距:
25
25
25
25
25
25
25
25
25
25
25
正壓: BAR
負壓: ㎜/wg
m/重: G/M
