空污防治:
鋁/PP/不袗懸管萬向排氣罩
V-HAP
V-HA
sus旋管底座+鋁(p.p./sus)懸管萬向排氣罩
Flexible, Swivel, Duct Type Joint Extraction Arm with Hoods for Fume, Smoke, Duct, Chemical, Laboratory...

類別: BEBE 萬向局部空污排煙罩
型號品名: V-HAP
V-HA
V-HSD
V-HAI
鋁懸管式萬向排氣罩 3"4"5"6"
鋁懸臂式萬向抽氣罩 4"5"6"8"
伸縮醫療用吸氣罩 1.5"2"
鋁懸臂隱藏伸縮集氣罩 5"6"

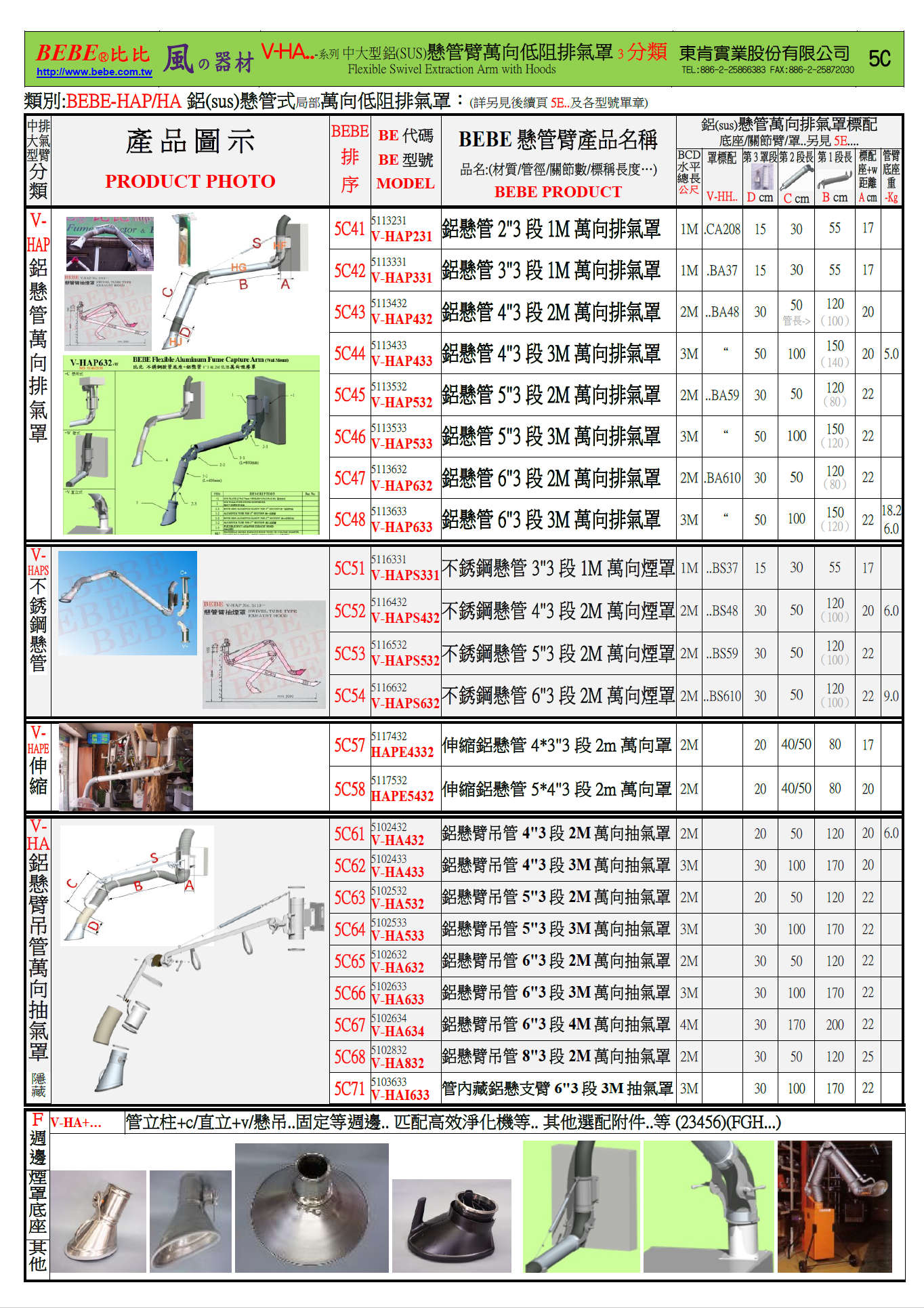

規格產品名稱及簡略:
懸管
材質

型號 BEBE產品名稱 懸管 關節 F- 煙罩種類 標準固定
3 風管 型號



高效低阻
sus
底座鋁懸管
C1 V-HAPb231 鋁懸管2"3段1M萬向吸塵罩 - PU HTHG v v
C2 V-HAP331 鋁懸管3"3段1.2M萬向吸塵罩(含30㎝RB+SUS旋管底座) " " " " - " " " " v

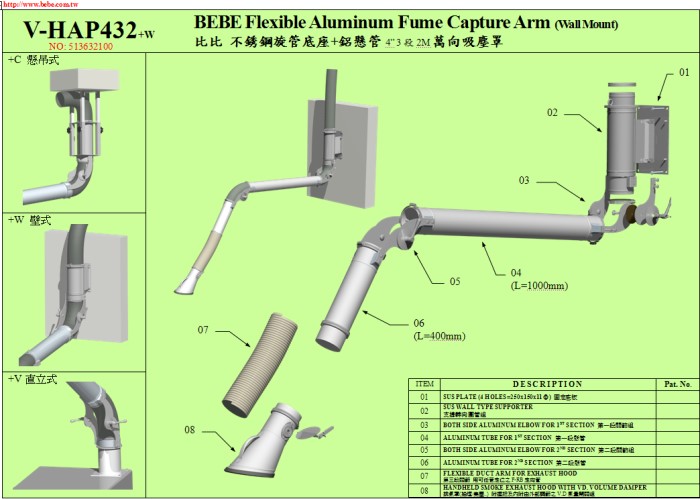

C3 V-HAP432 鋁懸管4"3段2M萬向排氣罩(含40㎝RB+SUS旋管底座) " " " " RB F2C " "

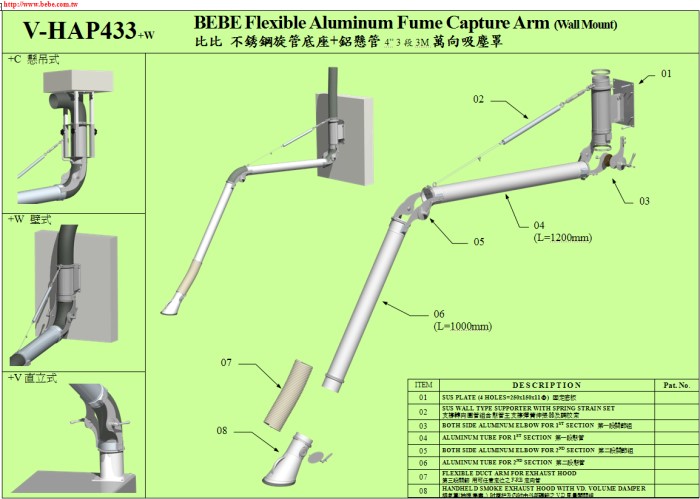

C4 V-HAP433 鋁懸管4"3段3M萬向排氣罩(含40㎝RB+SUS旋管底座) " " " " " F2C " " " v
C5 V-HAP532 鋁懸管5"3段2M萬向排氣罩(含50㎝RB+SUS旋管底座) " " " " " F2C " " " "
C6 V-HAP533 鋁懸管5"3段3M萬向排氣罩(含50㎝RB+SUS旋管底座) " " " " " F2C " " " "
C7 V-HAP632 鋁懸管6"3段2M萬向排氣罩(含60㎝RB+SUS旋管底座) " " " " " F2C " " " "

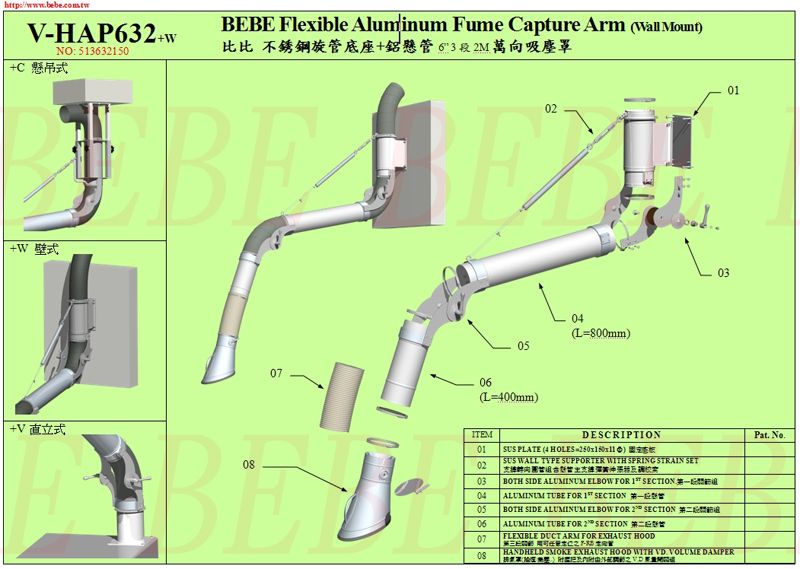

C8 V-HAP633 鋁懸管6"3段3M萬向排氣罩(含60㎝RB+SUS旋管底座) " " " " " F2C " " " "



PP

C9 V-HAPP231 P.P.懸管2"3段1m耐蝕萬向排氣罩 pp sus pp   AC pv Hm201 v
C10 V-HAPP331 P.P.懸管3"3段1m耐蝕萬向排氣罩 " " "   " " " HM301
C11 V-HAPP432 P.P.懸管4"3段2m耐蝕萬向排氣罩

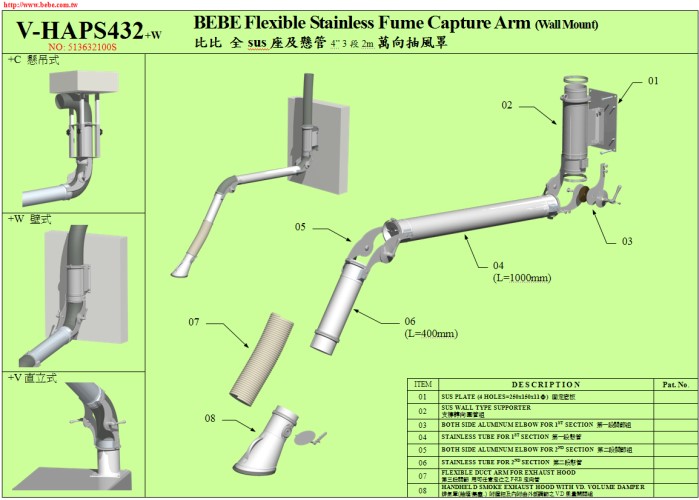

C12 V-HAPS432 懸管4"3段2m耐蝕萬向抽風罩 S S S S RB VRP S S
C13 V-HAPS532 懸管5"3段2m耐蝕萬向抽風罩 " " " " " " " " "
C14 V-HAPS632 懸管6"3段2m耐蝕萬向抽風罩 " " " " " " " " "

C15 V-HAE532 鋁懸管架式5"3段2m sus旋管底座萬向吸風罩 A " " " RB PU " " "
C16 V-HAE632 鋁懸管架式6"3段2m sus旋管底座萬向吸風罩 " " " " " " " " "
焊 接 等 泛 用 D1 V-HA432 鋁懸臂式4"3段2M萬向抽氣罩(含40㎝RB+SUS底座) AL AL   N1 Al Al 8"
D2 V-HA433 鋁懸臂式4"3段3M萬向抽氣罩(含40㎝RB+SUS底座) " " " " " " " " 8"

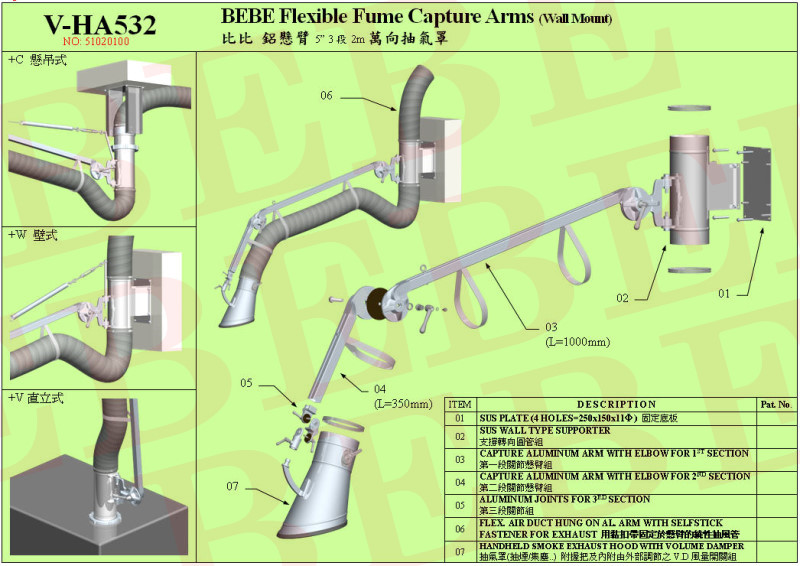

D3 V-HA532 鋁懸臂式5"3段2M萬向抽氣罩(含50㎝RB+SUS底座) " " " " " " " " 9"

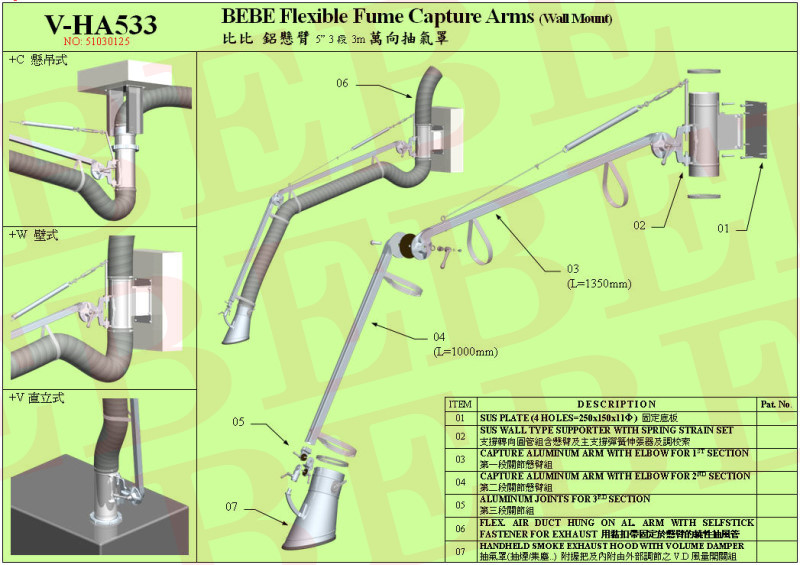

D4 V-HA533 鋁懸臂式5"3段3M萬向抽氣罩(含50㎝RB+SUS底座) " " " " " " " " 9"
D5 V-HA632 鋁懸臂式6"3段2M萬向抽氣罩(含60㎝RB+SUS底座) " " " " " " " " 10"
D6 V-HA633 鋁懸臂式6"3段3M萬向抽氣罩(含60㎝RB+SUS底座) " " " " " " " " 10"
D7 V-HA634 鋁懸臂式6"3段4M萬向抽氣罩(含60㎝RB+SUS底座) " " " " " " " " 10"
D8 V-HA832 鋁懸臂式8"3段2M萬向抽氣罩(含SUS底座) " " " " " " " " 12"
隱 藏 D9 V-HAI632 隱藏鋁懸臂式6"3段2M抽氣罩(含SUS底座) " " " "   N1 " " 10"
D10 V-HAI633 隱藏鋁懸臂式6"3段3M抽氣罩(含SUS底座) " " " " " " " " 10"
醫 療 E1 V-HSD121 1.5"2段1M伸縮醫療用吸氣罩 " SU SU SU   AC
" " -
E2 V-HSD221 2"2段1M伸縮醫療用吸氣罩 " " " " " AC " " -
伸 縮 E3 V-HAI522 5"2段2M鋁懸臂隱藏伸縮集氣罩 " " " "   FC " " -
E4 V-HAI622 6"2段2M鋁懸臂隱藏伸縮集氣罩 " " " " " FC " " -
結構及說明:

鋁排氣罩:V-HA-P13 精緻鋁合金一體成型(14"大PVC或SUS製),框加橡膠內襯金屬邊條之喇叭罩,附VD風量開關及把手。衍接於V-HA-P05第3段可任意旋轉扭曲上下左右定位之F-RB定向管,任意固定之關節。(選配各式排氣罩請閱單項目錄)
排氣暨支撐風管:兩段懸管由可可由外部調整之關節衍接,位於兩外側可彎關節之內側C1,C2使用耐磨透明PU,C3~C8用絕緣P2C風管,C9~C10用AC耐酸鹼P.P,…等繞性風管接兩端排氣用
主支撐彈簧及調校索:V-HA-P12 長度3M整體較重懸管為增加自持性,則於第1段懸臂上方直立高25㎝直桿,往下呈三角型力矩,加裝拉伸彈簧至第1段關節尾端,可由外部微調伸張器及大調校之sus纜索。(2M以下則無)
懸管臂:V-HAPP,以陽極處理鋁合金(PP/SUS)管充當低風阻排氣集塵風管及以外部扣接拉環連接至可任意上下定位關節。
關節:BEBE 2P式衍接2段懸管外側,共2組4片及一片圓彈簧片,中間襯以磨擦來令片材料。由外部活動把手依需要任意調校'指向及磨擦阻力。
固定底座所有V-HAP系列旋管底座材料皆為厚重sus304,雙圓管內襯套為TEFLON,確保連接多段關節懸管及排風之內管,可穩固任意180或360度旋轉及定位。
固定底板:以10㎜X4ø,中心孔150㎜X240㎜之不袗懸臂底座固定底板,供膨漲螺絲,夾扣或焊接固定。
固定方式:
(A):V-HAP...+W=壁掛式
(B):V-HAP...+C=懸吊式[升降立桿固定]
(C):V-HAP...+V=機台直立式


規格及特性:

V-HAP...懸管萬向排氣罩,用鋁合金圓管及關節支撐。無需任何工具即可簡易由外部關節處調校需要之摩擦力。壁掛式供左右180度(懸吊及直立式=360度)轉動,前2段關節上下前後左右定位,第三段接煙罩可任意角度調整旋轉。全管內無任何支撐件及可能洩漏等銜接件,內部平順低風阻,可任意定位之萬向排煙裝置。
排煙管徑=2"ø~8"ø
懸管臂水平長度:1M~3M

一般用途:

泛用於靜壓1000pa以下各式工廠,工場,焊接,工務,廠務,機械,製程,保養,修理,車輛訓練,職校,印刷,食品,化學,環保,集塵…等,任何處所個局部空氣污染,配合抽排煙,集塵,製程或廢氣…系統。
最高效率,美觀,最易操作,最精簡,經濟之局部萬向抽煙裝置。(煙氣/爆炸性可能之粉塵如製藥、食品)
全金屬系列V-HAP及HAPS可應用導靜電系列之排氣罩。或另鐵氟龍塗佈供耐酸鹼。

備註:

本公司各式懸管萬向局部排氣罩類繁多,歡迎依需求正確選用.。
標準規格以外特註品單項產品5組以下請另購零配件自行組裝。
產品標示注明型號品名,除標準品外,請另加註固定方式,如V-HAP632+C.。
