空污防治:
產業用:萬向懸臂抽氣罩
V-HAPS331 全不袗懸管懸管3"3段1M耐蝕萬向抽風罩
Flexible, Swivel,sus Duct Type Joint Extraction Arm
with Hoods for Fume, Smoke, Duct, Chemical, Laboratory...


類別: BEBE 萬向局部空污排煙罩
代號: 5116331
型號:
V-HAPS331
品名: 全不袗懸管3"3段1M耐蝕萬向抽風罩
結構及
說明:

用不袗管徑3"ø共3段,管端2側各組合成任意定位關節支撐,水平總長度1M,供左右175度(懸吊直立式=360度)轉動,上下前後左右任意定位,內部平順低風阻之局部萬向耐蝕懸管式抽風罩。

規格及
特性:





固定底板:以10㎜øx4,中心孔距125X125㎜不袗材質160x250㎜之懸臂底座固定底板,供膨漲螺絲,夾扣或焊接固定。

固定懸管座+w:V-HAPS…可左右175°旋轉不袗懸外管式底座,SUS圓管內側耳各供 BEBE 2P式關節前段固定。(+W=壁式,+C=懸吊式,+V=直立式)

關節:BEBE 2P式衍接於3段不袗圓管外側,共2組4片及各一片盤型簧片,中間襯以磨擦來令片材料。由兩側之外部活動把手依需要任意調校'指向及磨擦阻力。





懸管及臂:以耐酸鹼耐溫不袗當低風阻排氣支撐臂及排氣風管。以扣除繞性耐蝕風管連接端外之管端外部扣接側耳各自單片關節連接至另端可供任意上下定位之關節及管。接至另端可供任意上下定位之關節及管。

吸塵罩:V-HHBB 精緻一體成型之喇叭型吸塵罩。

繞性抽風管:2段懸管,位於管端兩外側衍接支撐關節內側用繞性耐蝕耐溫材質風管連接。


一般
用途:

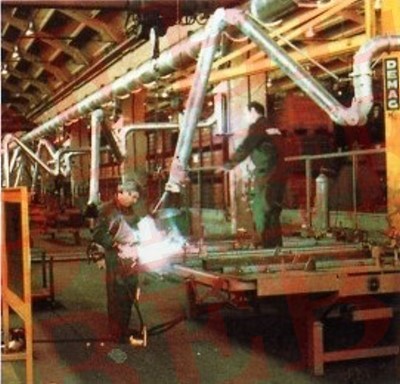

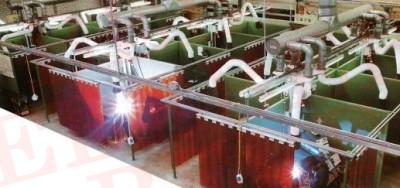

泛用於靜壓1000pa以下各式工廠,工場,化工,生化,食品,化學,環保…等處所供局部空氣污染,配合抽排煙,製程或廢氣…系統。簡潔易操作,最低風阻之小型耐蝕局部萬向排氣裝置。


備註: 本公司各式局部萬向抽氣罩類繁多,歡迎依需求正確選用.。
標準規格以外特註品單項產品5組以下請另購零配件自行組裝。
產品標示注明型號品名,除標準品外,請另加註固定方式,如V-HAPP321+w.。
