空污防治:
產業用:萬向懸臂抽氣罩
V-HAPS532 不袗懸管式5"3段2M萬向排氣罩
Flexible, Swivel,sus Duct Type Joint Extraction Arm
with Hoods for Fume, Smoke, Duct, Chemical, Laboratory...


類別: BEBE 萬向局部空污排煙罩
代碼: 5113S532
型號: V-HAPS532
品名: 不袗懸管式5"3段2M萬向排氣罩
結構及
說明:

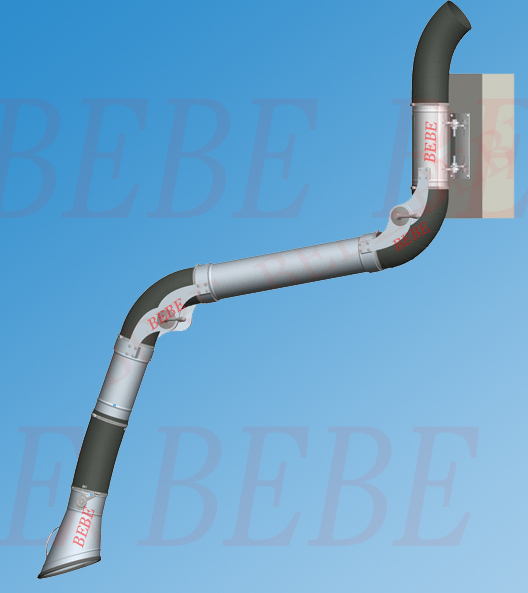

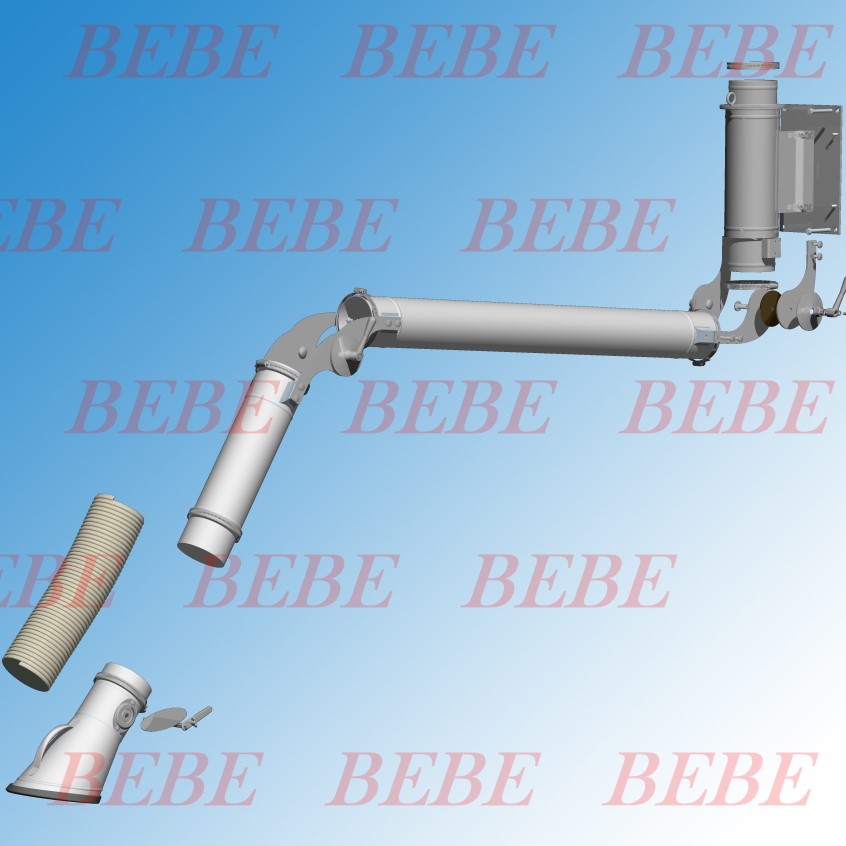

用排氣管徑5"ø共3段管端2側各組合成任意定位關節支撐之萬向不袗圓管製懸管臂,水平長度2M,供左右175度(懸吊直立式=360度)轉動,上下前後左右任意定位,內部平順低風阻之局部萬向懸管式排氣,吸塵風管及煙罩。
規格及特性:
鋁排氣罩:V-HAP-P 精緻一體成型之喇叭型吸塵罩

排氣暨支撐鋁風管:3段懸管,位於管端兩外側衍接支撐關節內側用繞性耐蝕排氣PP材質風管連接。

懸管及臂:V-HAPP…,以耐酸鹼聚丙稀PP充當低風阻排氣支撐臂及排氣風管。以扣除繞性耐蝕風管連接端外之管端外部扣接側耳各自單片關節連接至另端可供任意上下定位之關節及管。接至另端可供任意上下定位之關節及管。
關節:BEBE 2P式衍接於3段圓管外側,共2組4片及各一片盤型簧片,中間襯以磨擦來令片材料。由兩側之外部活動把手依需要任意調校'指向及磨擦阻力。

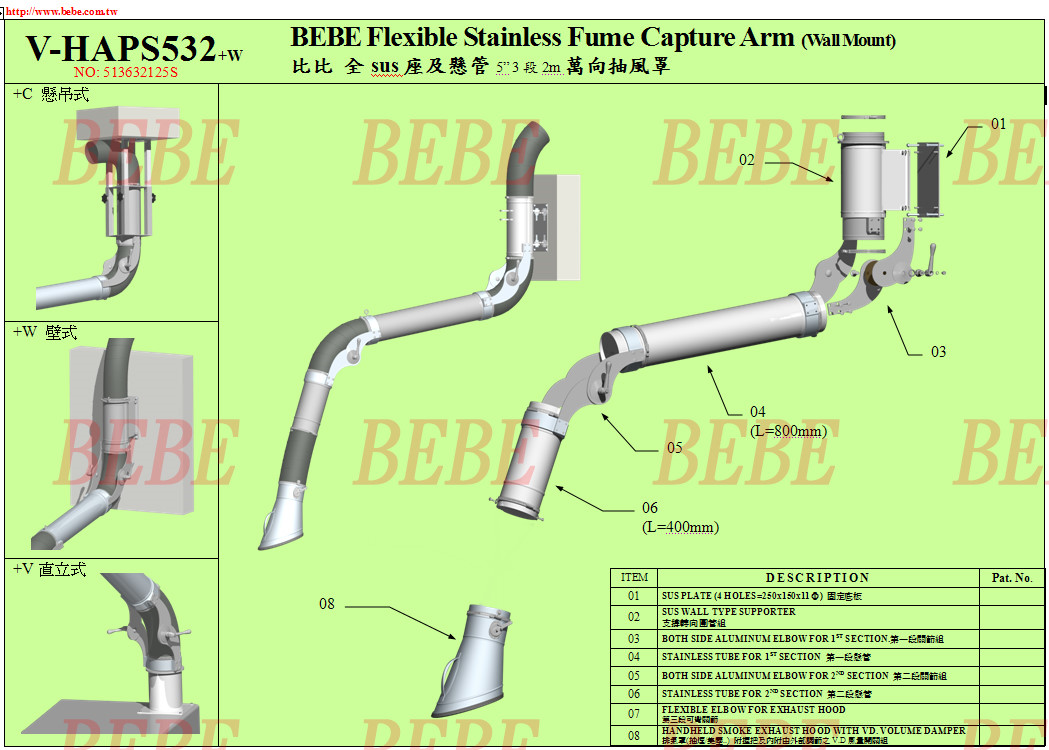

固定懸管座方式
+W壁式 V-HAP022可左右175°旋轉不袗懸管式底座,上下2孔用插梢固定於底板及4øSUS圓管內側。側耳各供BEBE 2P式關節前段固定。
+C懸吊式
+V直立式
固定底板:以10㎜øx4,中心孔距125X125㎜不袗材質160x250㎜之懸臂底座固定底板,供膨漲螺絲,夾扣或焊接固定。
一般
用途:
泛用於靜壓1000pa以下各式工廠,工場,化工,生化,食品,化學,環保…等處所供局部空氣污染,配合抽排煙,製程或廢氣…系統。簡潔易操作,最低風阻之小型耐蝕局部萬向排氣裝置。

備註: 本公司各式局部萬向抽氣罩類繁 多,歡迎依需求正確選用.。
標準規格以外特註品單項產品5組 以下請另購零配件自行組裝。
產品標示注明型號品名,除標準品 外,請另加註固定方式,如V-HA34+C.。




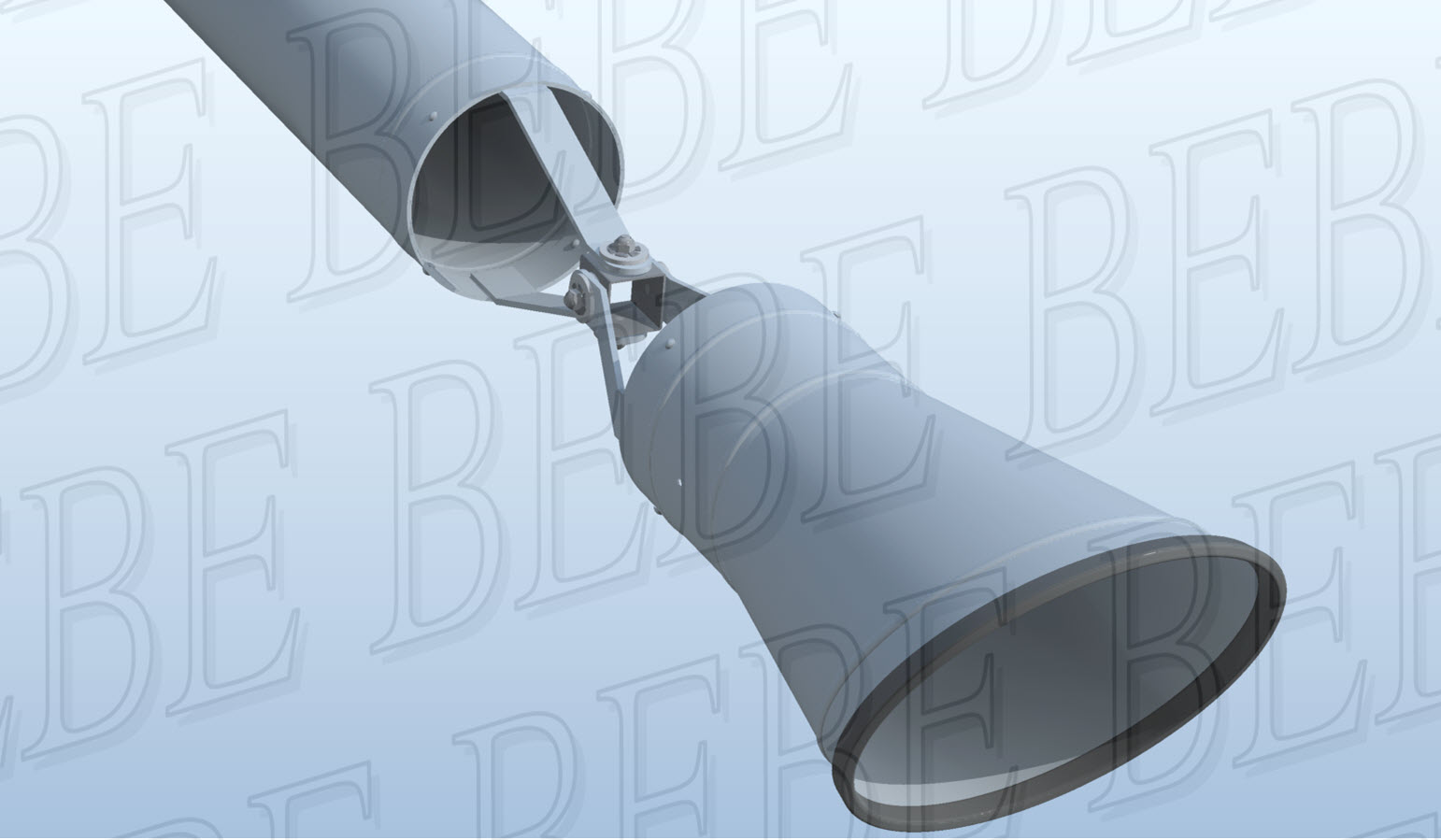

設計變更通知: 自2013/6/10 起上圖#07第三段關節內部結構變更如下圖,外觀與其他關節相同(不再使用定向管)。
