空污防治:
透明萬向焊錫抽煙罩

V-HR 2.5吋
3吋
4吋
透明萬向焊錫抽煙罩V-HR
Flexible & Universal Type Extraction Arm with Hood for
Solder Fume

類別: BEBE 萬向局部空污排煙罩
代碼'型號'品名
A1 V-HR2.5 透明2.5"萬向焊錫抽煙罩
A2 V-HR3 透明3"萬向焊錫抽煙罩
A3 V-HR4 透明4"萬向焊錫抽煙罩

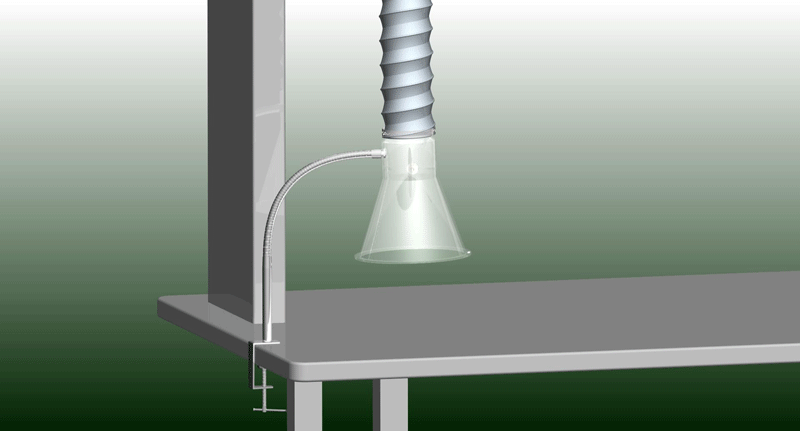

結構及說明: (2.5"x7"x7") / (3"x8"x8") / (4"x10"x10")透明圓喇叭型壓克力射出成形罩,附3段隱藏風量開關,標準6呎長輕質繞性F-P1抽風管,兩端2只管束,固定於1.5呎(V-HR4=2呎)長,自持性萬向金屬軟管供任意夾扣底座定位之抽煙罩組。
規格及特性:

透明喇叭罩:V-HRRH由最高級,最透明,耐撞擊級,厚3.2㎜不昏眩,不變質,眼鏡級,壓克力精密射出成型。
風量開關:V-HRD由外部精緻16㎜三波段20㎜全隱藏式防洩漏精美之開關控制罩內V.D葉片。
萬向支撐金屬軟管:V-HST管徑=1/2"ø長45㎝電鍍之萬向整體金屬支撐軟管。(含前端15㎝內牙直管)
p.s.HR4使用D=5/8"ø長60㎝萬向支撐金屬軟管。(內部再另加鋼線補強)
G型固定夾扣:V-HSS由模具沖製不脫落之馬扣組成易夾扣,懸吊,側鎖,任意固定安裝於厚7㎝以內之桌面,板,角鐵之V-HSS G型固定夾扣。
繞性抽煙管:F-P1長度6呎(1.8m)為標準品。
p.s.已含兩端各一只不袗管束。

尺吋及標準適用抽風量:               實際應用參考例

BEBE
型號
抽風
管徑
產品名稱
煙罩尺寸
罩頸,長,框
支架
長度
風管
長度
管內抽風量
0.5M/S
排煙罩
抽風速
框處
抽風量
V-HR25 2.5吋 透明2.5"萬向焊錫抽煙罩 2.5"x7"x7" 1.5FT 6 FT 15CFM

1m/s
2m/s

45cfm
82cfm
V-HR03 3吋 透明3"萬向焊錫抽煙罩 3"x8"x8" 1.5FT 6 FT 20CFM 1m/s
2m/s
60cfm
115cfm
V-HR04 4吋 透明4"萬向焊錫抽煙罩 4"x10"x10" 2 FT 6 FT 30CFM 1m/s
2m/s
90cfm
175cfm
一般用途:

適用於電子電腦'半導體及相關產業'研發室'化學'溶劑…等生產線上個人焊錫作業產生錫煙之局部污染。
在抽煙'排氣主風管之分歧管端安裝此精簡高效率之定點萬向局部焊錫抽煙罩
