空污防治:
透明萬向焊錫抽煙罩

V-HR3 3吋透明萬向焊錫抽煙罩
Flexible & Universal Type Extraction Arm with Hood for Solder Fume

V-7A2

類別:
BEBE 萬向局部空污排煙罩
代碼: 51300075
型號: V-HR3
品名: 3 吋透明萬向焊錫抽煙罩
結構及
說明:

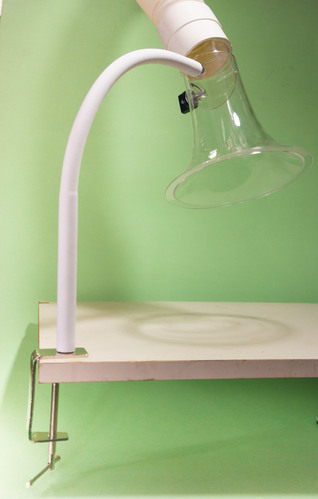

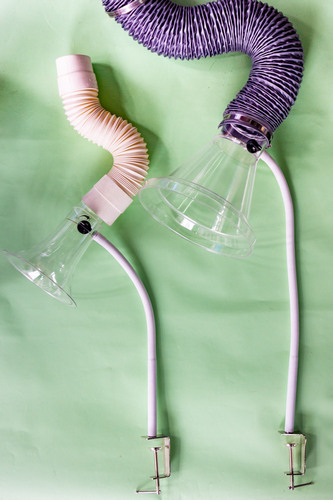

管徑3"x罩寬8"x罩框8"透明圓喇叭型壓克力射出成形罩,附3段隱藏風量開關,標準6呎長輕質繞性F-P1抽風管,兩端2只管束,固定於1.5呎長,自持性萬向金屬軟管供任意夾扣底座定位之抽煙罩組。
規格及特性:

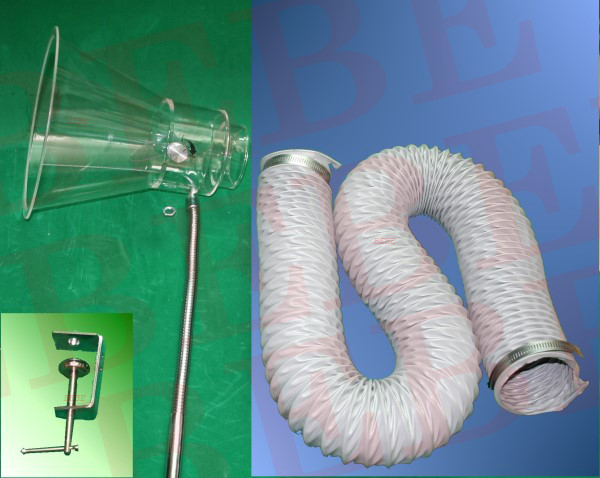

透明喇叭罩:
V-HRRH由最高級,最透明,耐撞擊級,厚3.2㎜不昏眩,不變質,眼鏡級,壓克力精密射出成型。
風量開關:
V-HRD由外部精緻16㎜三波段20㎜全隱藏式低洩漏精美之開關控制罩內V.D葉片。
繞性抽煙管:
F-P1管徑:3ø長度6呎
(1.8m)為標準品。
p.s.已含兩端各一只不袗管束。

萬向支撐金屬軟管:
V-HST管徑=3"ø長45㎝電鍍之萬向整體金屬支撐軟管。(含前端15㎝內牙直管)
G型固定夾扣:
V-HSS由模具沖製不脫落之馬扣組成易夾扣,懸吊,側鎖,任意固定安裝於厚7㎝以內之桌面,板,角鐵之G型固定夾扣。

抽風量:
風管風速
0.5m/sec,20CFM
建議罩端風速
1m/s 時60CFM
2m/s 時115CFM
BEBE
型號
抽風
管徑
產品名稱 煙罩尺寸
罩頸,長,框
支架
長度
風管
長度
管內抽風量
mini工安0.5
排煙罩
抽風速
框處
抽風量
V-HR25 2.5" 2.5"透明萬向焊錫抽煙罩 2.5"x7"x7" 1.5FT 6 FT 15CFM

1m/s

45cfm(2m/s=82cfm)
V-HR03 3吋 3"透明萬向焊錫抽煙罩 3"x8"x8" 1.5FT 6 FT 20CFM 1m/s 60cfm(2m/s=115cfm)
V-HR04 4吋 4"透明萬向焊錫抽煙罩 4"x10"x10" 2 FT 6 FT 30CFM 1m/s 90cfm(2m/s=175cfm
一般用途:
。適用於電子電腦'半導體及相關產業'研發室'化學'溶劑…等生產線上有鉛或無鉛焊鍚作業因加熱及助焊劑等各式有害污染物在經人體前即直接抽離發生源。
。一般在抽煙'排氣主風管之分歧管端安裝此精簡經濟型高效率1尺半範圍內之萬向局部焊錫抽煙罩。
