空污防治:
小型圓管萬向排煙罩

V-HT 系列
實驗室/生物/醫瘵/化學/電子業…等精緻小型泛用
 鋁(p.p./透明/導靜電/定向管/全不袗)圓管式萬向排煙罩V-HT綜合-1
Flexible Swivel Pipe Type Joint Extraction Arm
with Hoods for Fume, Smoke, dust, Chemical, Laboratory...

類別: BEBE 萬向局部空污排煙罩
代碼型號品名: V-HT
V-HTP
V-HTC/E
V-HTR/S
鋁圓管式萬向排煙罩 2"3"4"
PP圓管式耐蝕萬向排煙罩 2"3"4"
透明導靜電圓管式萬向集煙罩 2"3"4"
定向管/不袗快接萬向集煙罩 3"4"5"
規格產品名稱及簡略:

項次

BEBE
代碼
型號 BEBE產品名稱
圓管 煙罩種類 標準固定
型號



A







A1 5132233 V-HT233 鋁圓管式2"3段3呎萬向排煙罩 " " " " " "
A2 5132333 V-HT333 鋁圓管式3"3段3呎萬向排煙罩 " " " " " "
A3 5132334 V-HT334 鋁圓管式3"3段4呎萬向排煙罩 " " " " " HTH4
A4 5132335 V-HT335 鋁圓管式3"3段5呎萬向排煙罩 " " " " " "
A5 5132434 V-HT434 鋁圓管式4"3段4呎萬向排煙罩 " " " " " HTH4
A6 5132436 V-HT436 鋁圓管式4"3段6呎萬向排煙罩 " " " " "

PP





P1 5134233 V-HTP233 P.P.圓管式2"3段3呎萬向排煙罩 " " " " " "
P2 5134333 V-HTP333 P.P.圓管式3"3段3呎萬向排煙罩 " " " " " HMHP3
P3 5134334 V-HTP334 P.P.圓管式3"3段4呎萬向排煙罩 " " " " " "
P4 5134335 V-HTP335 P.P.圓管式3"3段5呎萬向排煙罩 " " " " " "
P5 5134434 V-HTP434 P.P.圓管式4"3段4呎萬向排煙罩 " " " " " HMHP4
P6 5134436 V-HTP436 P.P.圓管式4"3段6呎萬向排煙罩 " " " " " "
C1 5135334 V-HTC334 全透明圓管式3"3段4呎萬向集煙罩(茶色)

E1 5136334 V-HTE334 黑鋁圓管導靜電式3"3段4呎萬向集煙罩
R1 5135313 V-HTR313 定向管3"3呎萬向集煙罩(sus座) (HTR414)
RB1 5135305 V-HTRB305 定向竹節管3"萬向5呎抽煙罩 (HTRB405)


S1 5136333 V-HTS333 全不袗快接3"3段3呎無塵耐溫蝕(爆)萬向煙罩
S2 5136434 V-HTS434 全不袗快接4"3段4呎無塵耐溫蝕(爆)萬向煙罩

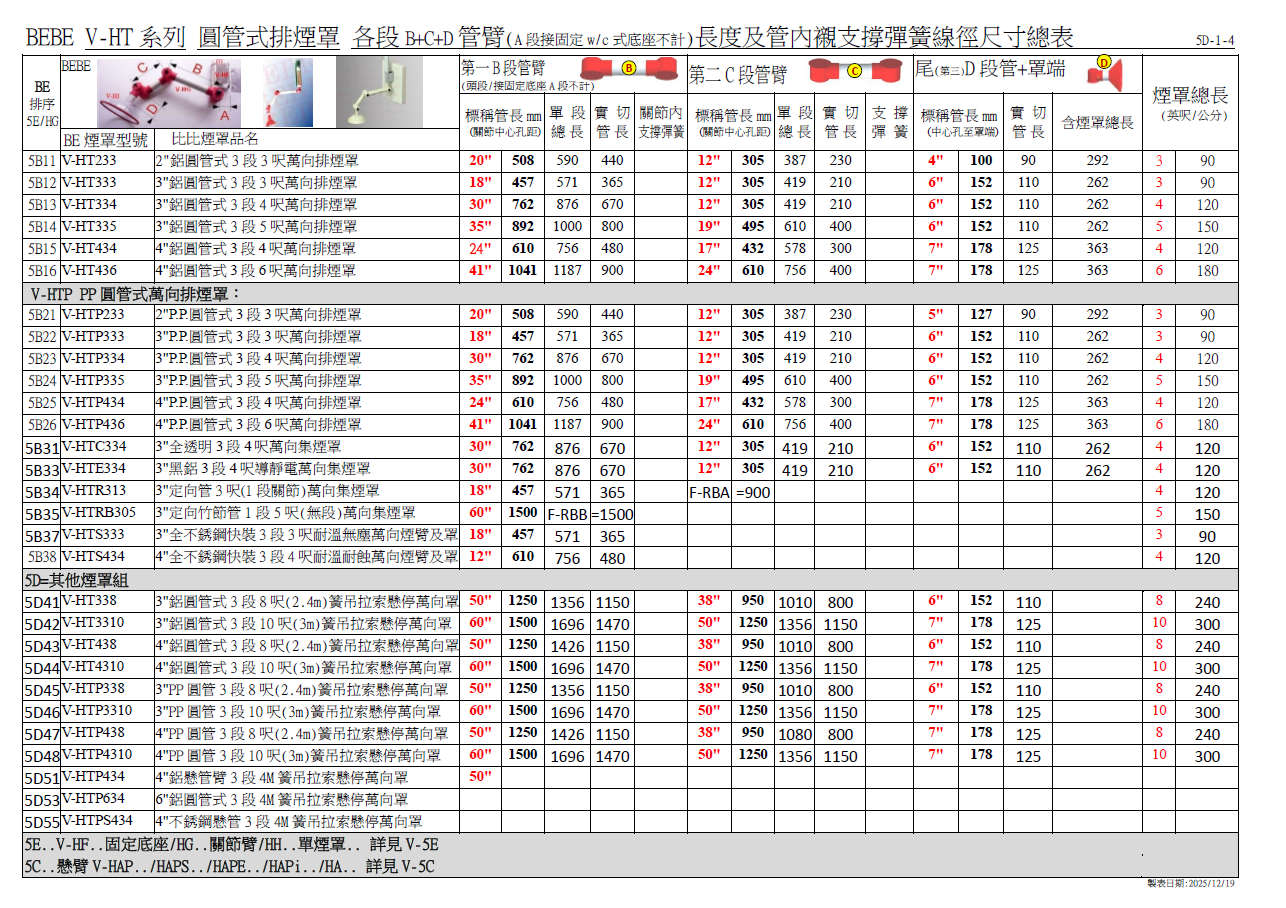

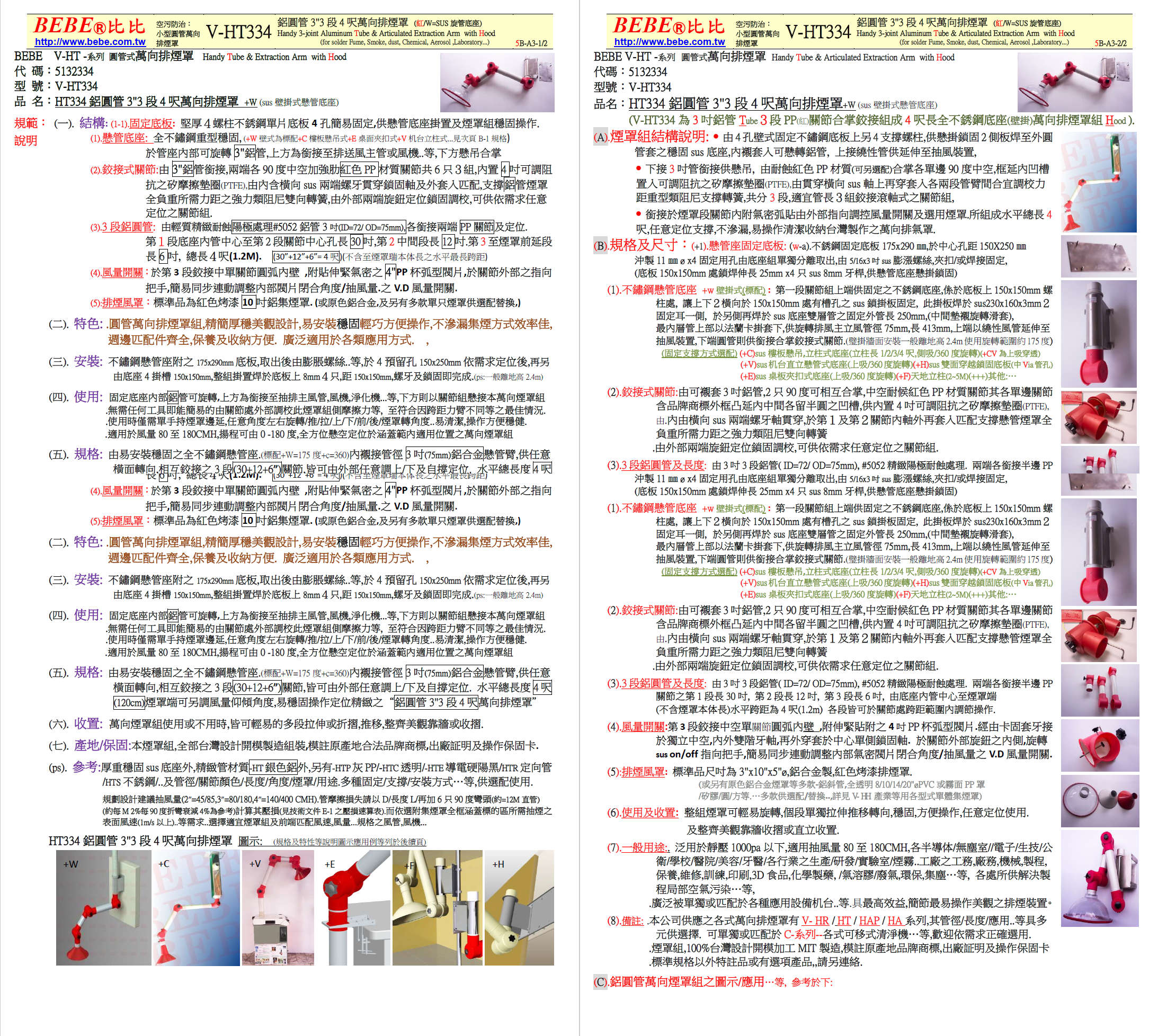

結構及說明:
(以V-HT334為例)
由sus固定底座及夾扣套接,3"3段關節組,鋁管兩端皆衍接附內襯矽膠+Teflon氣密摩擦墊圈之單邊紅色PP製關節。關節處內置定位彈簧由sus中心軸固定並於兩外側各附調校鬆緊旋鈕。第3段近罩端處一側關節附由外部控制管內半球型之V.D風量開關。由上項底座,風管,關節,VD排煙罩組成總長4呎(120公分),可供任意旋轉上下定位之局部萬向圓管 排煙罩。
規格及特性:

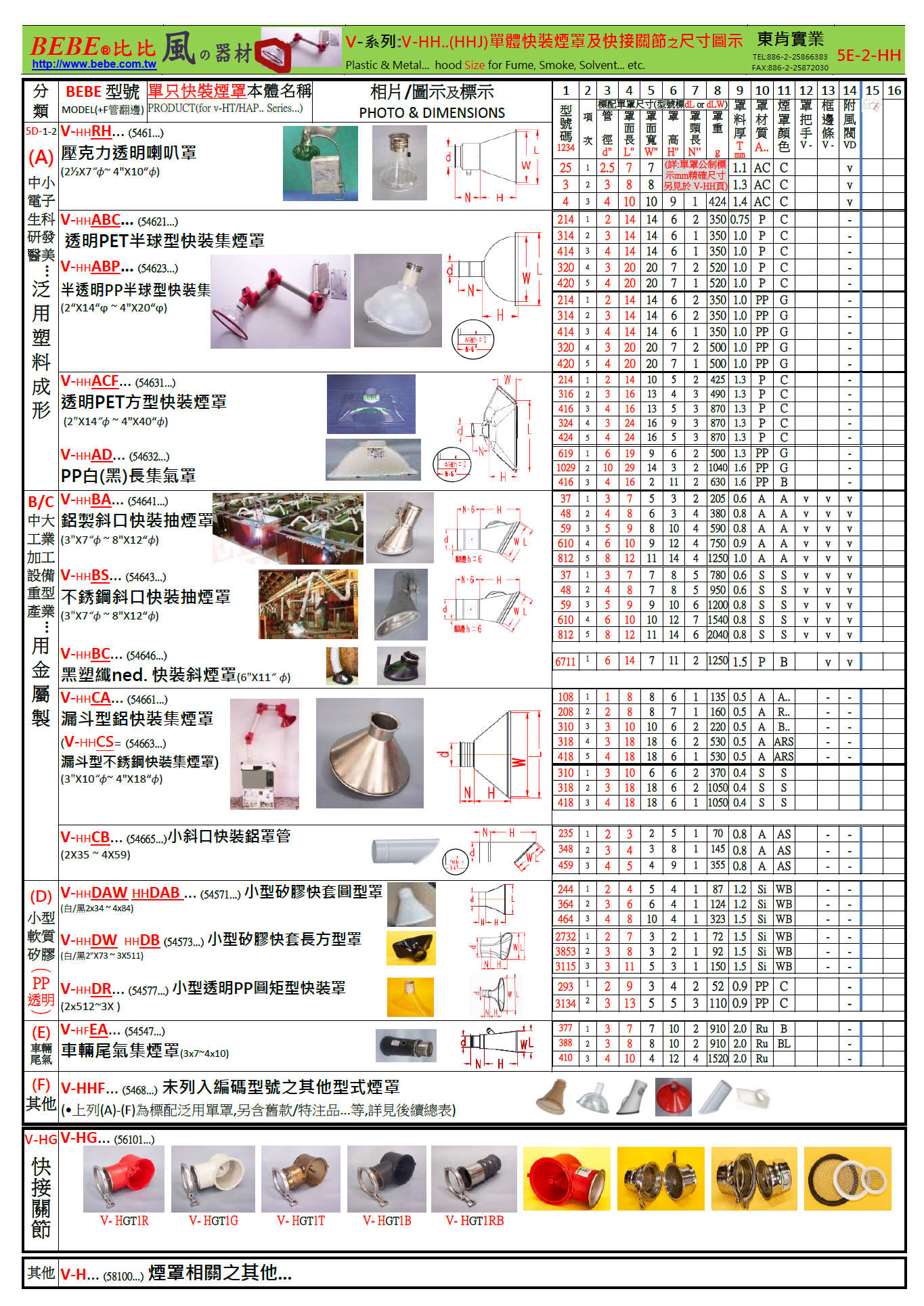

排煙風罩: 配合各式圓管型排煙罩選配BEBE標準各式集煙罩。 煙罩-非標準選配型式
。V-HTH 2/3 2&3吋(銀/紅/黑)鋁喇叭罩。
。V-HRRH 2.5&3,4吋透明喇叭罩
。V-HFRPH 2.5&3,4吋耐熱玻纖灰喇叭罩。
。V-HTHA 2.5&3,4吋排煙鋁斜管
。V-HMH 14及20吋PVC大圓型集煙罩。
。V-HMHP 14,20"PP大方型集煙罩
。V-HHS 14及24吋PVC大方型集煙罩。
。V-HHSP 14,20"PP大圓型集煙罩
。V-HAH3.4.5.6.8"鋁製斜口大喇叭型集煙罩。
。V…
風量開關: 於前端關節內皆附由外部控制內部風量之半球型導風葉片V.D。
萬向關節: 依排煙罩用途類別選配型式尺寸2"3"4"及材質PP紅色,PP灰色,茶色壓克力,黑色導電PC之關節。
排煙風管: V-HTPA 2"3"4"鋁合金+陽極處理(鋁色/黑色)
V-HTPP 2"3"4"øPP管(德國灰)耐蝕'耐酸鹼風管
V-HTR RB定向管
V-HTA2"3"4"半透明茶色壓克力
V-HTE2"3"鐵黑色。
固定底座:
(未註明即為泛用精簡標準品+E):固定方式說明 煙罩
迴轉
排煙方向
+E 板夾式: 經濟型標準品桌檯面料架夾扣之支撐臂 360 向下排煙
+W 壁式側面固定式 固定於牆面或機檯側面 180 向上排煙
+C 方型立柱懸吊式 固定於倒懸吊用之樓板,有1至4呎供選用 360 頂部側面排煙
+V 機台直立式: 固定於移動機台直立式,供360旋轉,向下排煙。 360 向下排煙

+T

板夾立管伸降式 在桌板或上方料架等固定之馬扣套接圓管供煙罩組向上排煙 360 向上(或下)排煙
+F 地板式立柱伸降 置於(或固定)地板重型圓管立架供煙罩向上(向下)排煙 360 向上(或下)排煙
一般用途: 電子,研發,個人焊錫排煙. "化學試驗室…排氣罩 "一般辦公室,教學實驗室,生技,醫療,化工,廠房,泛用/美觀… 之排氣(靜壓1000pa以內)。
備註: 各公司各式局部萬向排氣罩種類繁多。歡迎依需求正確選用。
本公司各式局部萬向排氣罩種類繁多.歡迎依需求正確選用.標準品規格以外特注品。
單一產品30組以下之少量訂購請徑選購標準品後再另購零配件,自行組裝。
產品標示請註明型號'產品名稱及再加註固定方式,如V-HT334R+W
備註: 各公司各式局部萬向排氣罩種類繁多。歡迎依需求正確選用。
本公司各式局部萬向排氣罩種類繁多.歡迎依需求正確選用.標準品規格以外特注品。
單一產品30組以下之少量訂購請徑選購標準品後再另購零配件,自行組裝。
產品標示請註明型號'產品名稱及再加註固定方式,如V-HT334R+W





V-HT232

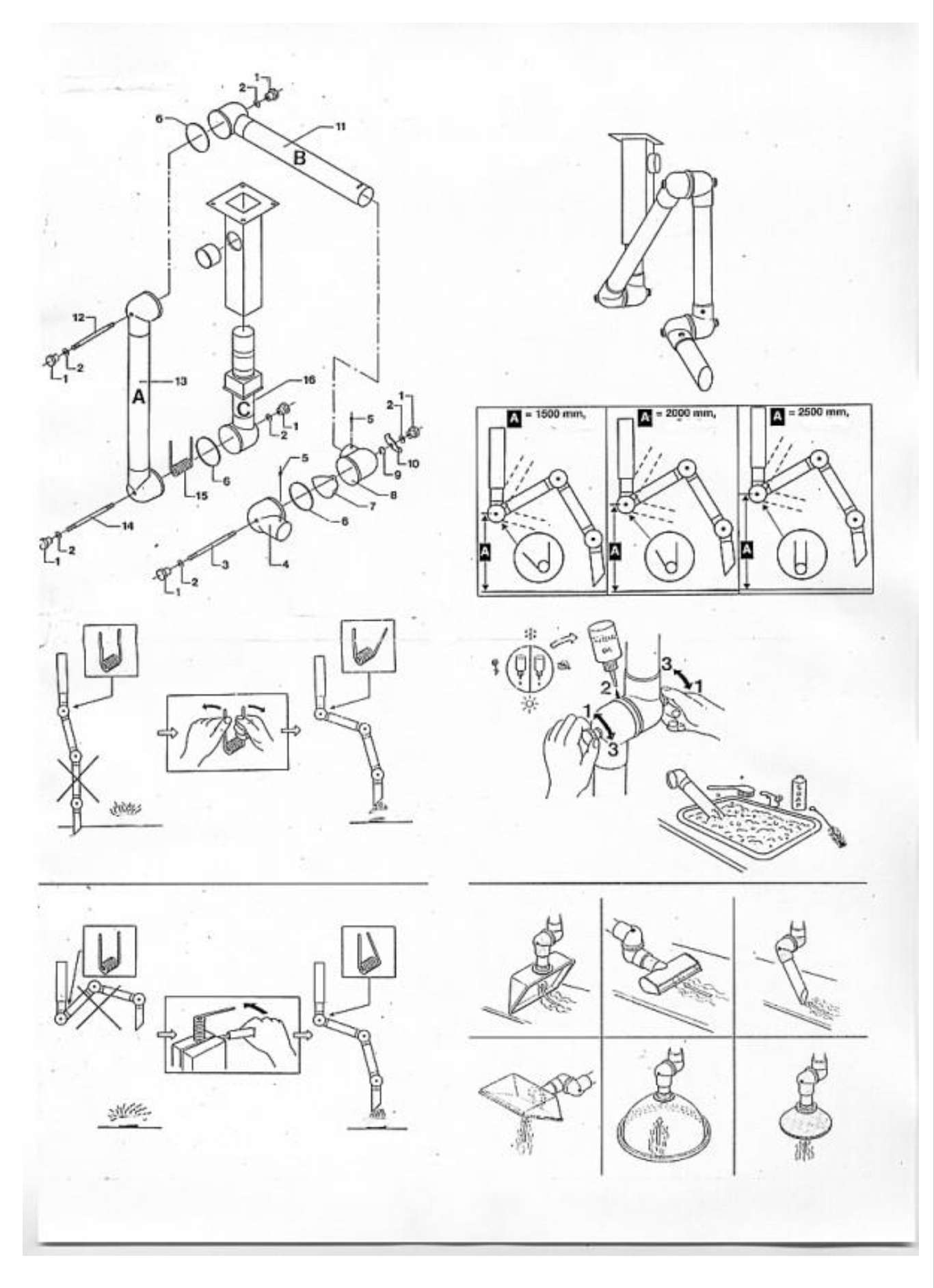

第一段關節 彈簧選用建議

BEBE V-HT局部萬向排煙罩系列之第一段關節內支撐彈簧選用45度時,最適合匹配O型摩擦環及兩外側調校摩擦力旋鈕輕巧應用於垂直線算起之60度至120度範圍內任意定位。(詳下列動畫說明) BEBE V-HT局部萬向排煙罩系列之第一段關節內支撐彈簧選用90度時,最適合匹配O型摩擦環及兩外側調校摩擦力旋鈕輕巧應用於垂直線算起之100度至160度範圍內任意定位。(詳下列動畫說明)

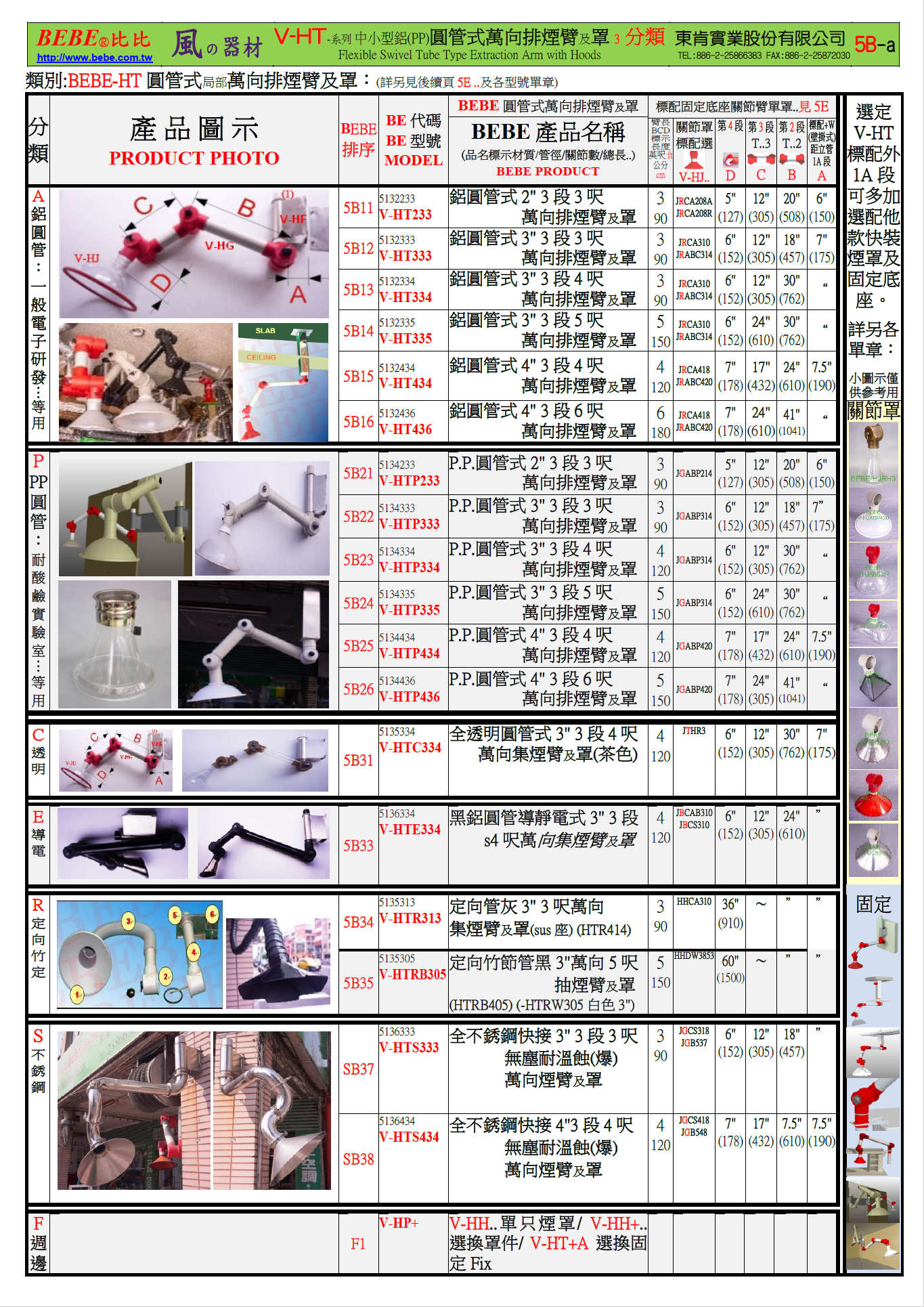

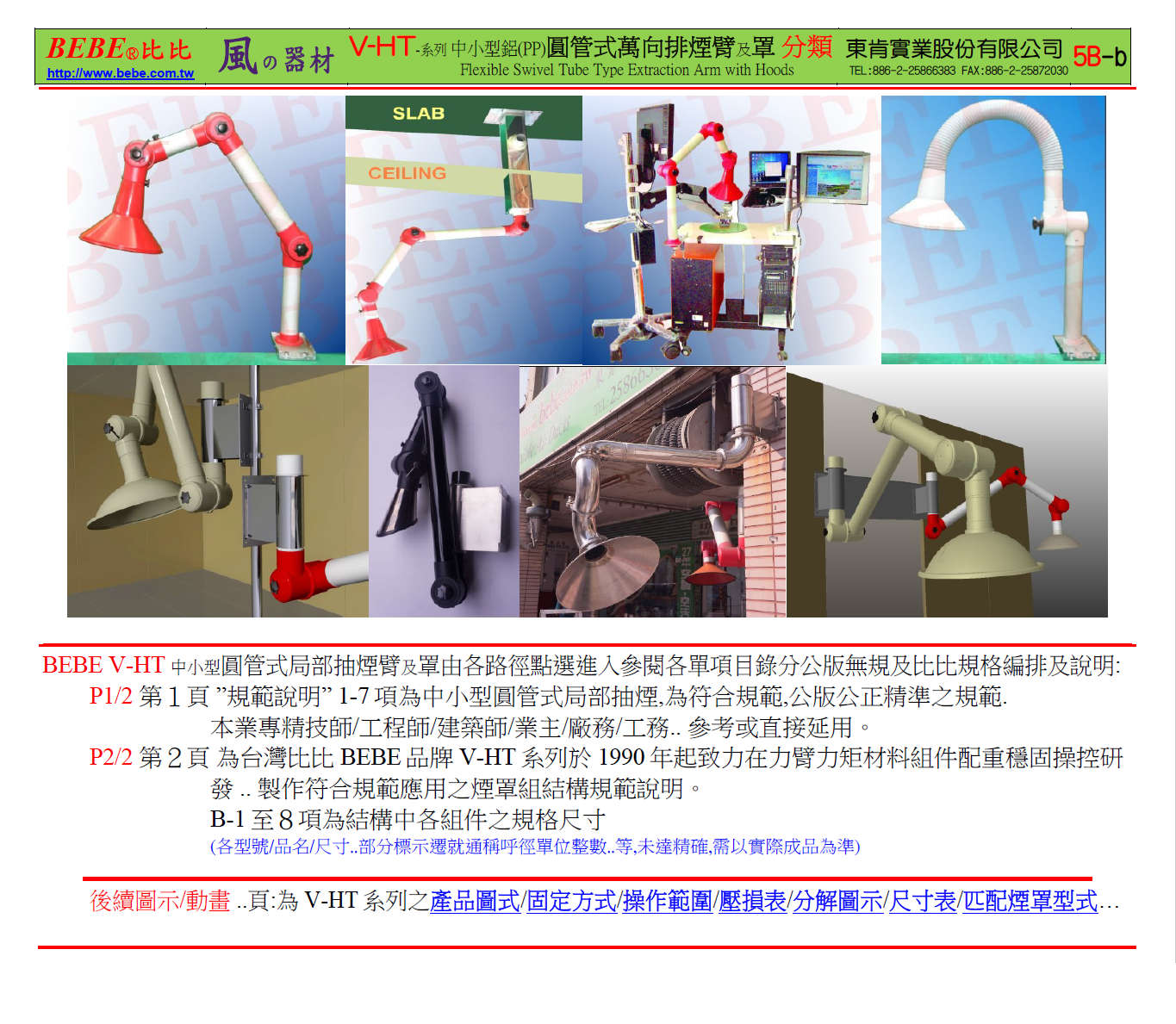

PRODUCT GALLERY


V-HT233 V-HTR212 V-HT333 V-HT334

V-HT335 V-HTR313 V-HT434 V-HT436

V-HTR414 V-HTP232 V-HTP233 V-HTPR212

V-HTP333 V-HTP334 V-HTP335 V-HTPR313

V-HTP434 V-HTP436 V-HTPR414 V-HTA233
V-HTA334 V-HTA436 V-HTE233 V-HTE334
