空污防治:
小型圓管萬向排煙罩

V-HT334 鋁圓管3"3段4呎萬向排煙罩(紅)
Flexible Swivel A.L. Pipe Type Joint Extraction Arm with Hoods for Fume, Smoke, dust, Chemical, Laboratory...

5B-A3

類別: BEBE 萬向局部空污排煙罩
代碼: 5132334
型號: V-HT334
品名: 鋁圓管3"3段4呎萬向排煙罩(紅)

結構及
說明:

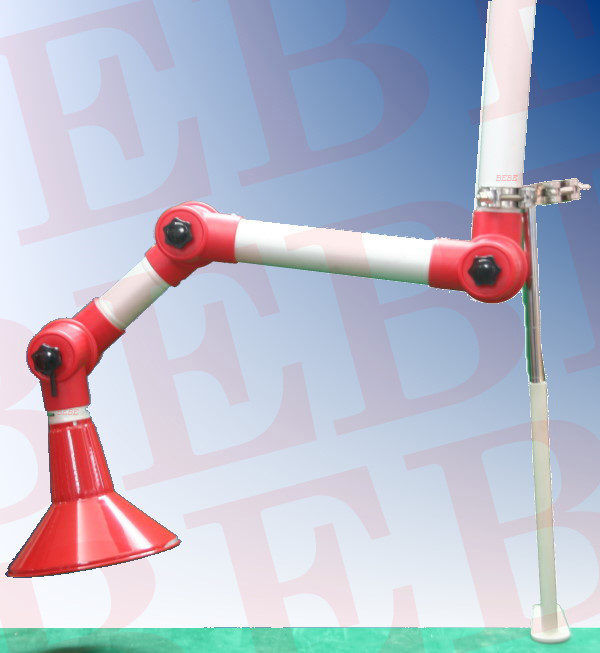

1.由固定底板,底座及夾扣套接3支3"ø20㎝+40㎝+60㎝共三段,兩端皆衍接附內襯圓墊圈之單邊紅色PP材質製關節,連接高級陽極處理鋁圓風管。
2.每段管及關節第三段處以兩外側各附調校鬆緊旋鈕之銅中心軸貫穿固定。
3.最近罩端處第三段關節內附PP製杯型與關節內部密合之風量開關,供由關節外部調整以控制內部V.D.開/關 角度及抽風量。
4.由上項固定底板,底座,風管,關節,VD,鋁排煙罩..組成可360度旋轉每段關節略能上下左右任意懸空定位之耐蝕圓管萬向排煙罩。

規格及特性:
排煙風罩:
標準品尺吋為3"x10"x5"ø,鋁合金製陽極處理集煙罩(全透明20"øPVC或霧面20"øPP罩,另有多項供選用)
風量開關:集煙罩前段關節內附與關節圓弧密切契合PP製杯型風量開關.供由關節外部旋鈕調整控制內部V.D之開/關及抽風量
彎曲關節:3"ø共3組,內襯+Teflon圓墊圈,sus製中心支撐軸內延心軸外套8公分D=6㎜線圈式圓管主支撐及平衡用彈簧為304不袗材製作之PP製左右2側可定向及附定位卡榫紅色關節
排煙暨支撐鋁風管:
管徑OD=100㎜ø鋁合金風管,共3段水平總長度20+40+60㎝3段為4呎長。
Fume Extraction Arm
固定底座:
煙罩用不袗底座固定/支撐方式(選配) 範圍 排煙方向

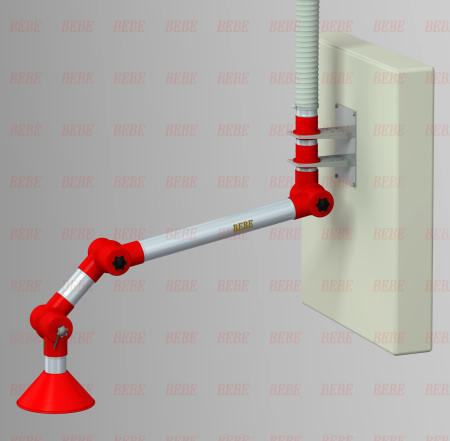

1 +W 壁式側面固定
SUS懸管底座固定於牆面或機檯側面 180 向上排煙
2 +C 方型立柱懸吊
SUS懸管方型立柱倒懸吊固定於樓板(立柱長度有1至4呎(120公分)供選用) 360 頂部側面排煙
3 +V 機台直立式:
SUS懸管座固定於移動機台等直立式,供360旋轉,向下排煙。 360 向下排煙
4 +H 雙面穿牆鎖固板
SUS無塵庫板強化鎖固底板
(+HV=立柱等直管穿透VIA可用)
360 向上(或下)排煙
5 +E 板夾式:
簡易輕型桌檯面料架板式夾扣之支撐臂 (如檯燈蛇管) 360 向下排煙
6 +F 樓板式天地管柱
鍍鋅伸縮上下頂逼樓地板圓管立柱,供底座鎖固用。 180 向上(或下)排煙
7 其他..

固定底板:與固定底座分離之sus不袗裝底板.固定孔尺寸為250*150*11mp,4固定孔尺寸為250*150*11mp,4孔供預先施工固定用,中間4支焊接螺絲供與固定底座及整組排煙罩簡易施工


一般
 用途:

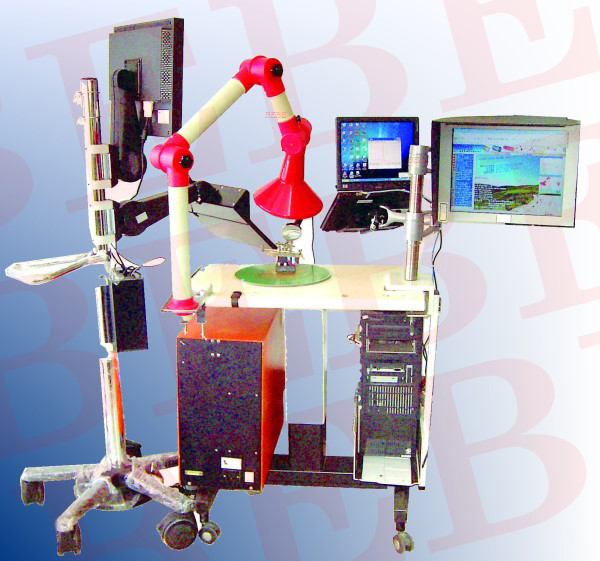

電子,研發,個人焊錫排煙"化學試驗室…排氣罩 "一般辦公室,廠房,泛用/美觀… 之排氣(靜壓1000pa以內)


備註:

本公司V-HT系列,系精緻易精準定位操作之萬向煙罩,其實際規劃設計應用時, 技師請以該款管徑,長度再加共6只(約合12LM)合掌式關節之90度彎頭,以計算為其摩擦壓力損失(另見技術資料). 其抽煙效果係取決於選用匹配抽風机所產生負壓力, 風量,及集煙罩含蓋面型式及操作距離角度.. 等. 歡迎依需求正確選用。
本公司各式局部萬向排氣罩種類繁多.歡迎依需求正確選用.
產品標示請註明型號'產品名稱及再加註固定方式,如V-HT334+W
