空污防治:
小型圓管萬向排煙罩

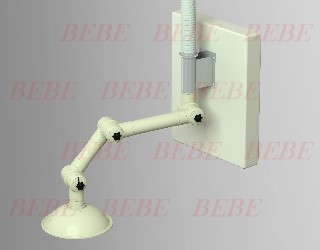

V-HTP434 P.P.圓管耐蝕 4"3段4呎萬向排煙罩(灰)
Flexible Swivel P.P.Pipe Type Joint Extraction Arm with Hoods for Fume, Smoke, dust, Chemical, Laboratory...

5B-P5

類別: BEBE 萬向局部空污排煙罩
代碼: 513434100P
型號: V-HTP434
品名: p.p.圓管耐蝕4"3段4呎萬向排煙罩(灰)
結構及
說明:
1.由固定底板,底座及夾扣套接3支4"ø24"+17"+7"共三段,兩端皆衍接附內襯圓墊圈之單邊灰色PP製關節,連接耐酸鹼灰色之PP材質圓風管.
2.每段管及關節處以兩外側各附調校鬆緊旋鈕之sus中心軸貫穿固定.
3.最近20"圓型PP罩端第三段處關節內附PP製杯型與關節內部密合之風量開關,供由關節外部調整以控制抽煙罩開/關 及抽風量.
4.由上項固定底板,底座,風管,關節,VD,PP排煙罩..組成可360度旋轉每段關節皆能上下左右任意懸空定位之耐蝕圓管萬向排煙罩.
規格及特性:
排煙風罩:半透明白霧面PP材質,尺寸為4"X20"X6"(P.S.透明18"PVC或10"ø灰色鋁烤漆...等為選用品)
風量開關:集煙罩前段關節內附與關節圓弧密切契合PP製杯型風量開關.供由關節外部旋鈕調整控制窗部V.D 之開/關及抽風量
彎曲關節:4"ø共3組,內襯矽膠圓墊圈,不袗中心支撐軸內延心軸外套8公分D=6㎜線圈式圓管主支撐及平衡用彈簧皆為304不袗材製作之PP製左右2側可定向及附定位卡榫灰色關節
排煙暨支撐pp風管:管徑OD=50㎜øPP風管(polypropylene德國灰)耐蝕'耐酸鹼風管共3段24"+17"+7"水平總長度為4呎長.
固定底座:
煙罩用不袗底座固定/支撐方式(選配) 範圍 排煙方向
1 +W 壁式側面固定
SUS懸管底座固定於牆面或機檯側面 180 向上排煙
2 +C 方型立柱懸吊
SUS懸管方型立柱倒懸吊固定於樓板(立柱長度有1至4呎(120公分)供選用) 360 頂部側面排煙
3 +V 機台直立式:
SUS懸管座固定於移動機台等直立式,供360旋轉,向下排煙。 360 向下排煙
4 +H 雙面穿牆鎖固板
SUS無塵庫板強化鎖固底板
(+HV=立柱等直管穿透VIA可用)
360 向上(或下)排煙
5 +E 板夾式:
簡易輕型桌檯面料架板式夾扣之支撐臂 (如檯燈蛇管) 360 向下排煙
6 +F 樓板式天地管柱
鍍鋅伸縮上下頂逼樓地板圓管立柱,供底座鎖固用。 180 向上(或下)排煙
7 其他..
固定底板:與固定底座分離之sus不袗裝底板.外框處150*250*11mmø共4孔供預先施工固定用,中間4支焊接螺絲供與固定底座及整組排煙罩簡易施工
一般
用途:
電子,研發,個人焊錫排煙."化學試驗室…排氣罩 "一般辦公室,廠房,泛用/美觀… 之排氣(靜壓1000pa以內)
備註:

本公司V-HT系列,系精緻易精準定位操作之萬向煙罩,其實際規劃設計應用時, 技師請以該款管徑,長度再加共6只(約合12LM)合掌式關節之90度彎頭,以計算為其摩擦壓力損失(另見技術資料). 其抽煙效果係取決於選用匹配抽風机所產生負壓力, 風量,及集煙罩含蓋面型式及操作距離角度.. 等. 歡迎依需求正確選用。
本公司各式局部萬向排氣罩種類繁多.歡迎依需求正確選用.
產品標示請註明型號'產品名稱及再加註固定方式,如V-HT334+W
