空污防治:
小型SUS圓管萬向排煙罩

V-HTS333 全SUS快接管3"3段3呎萬向煙罩
Flexible Swivel SUS Tube & Quick Lock Extraction Arm with Hood for Fume, Smoke, dust, Chemical, Laboratory...

5B-S1

類別: BEBE 萬向局部空污排煙罩
代碼: 5132333
型號: V-HTS333
品名: 全SUS快接管3"3段3呎萬向煙罩
結構及
說明:

1.由固定底板,底座,立柱及由全不袗圓管3"φ3段快接夾扣,各段型/J型...管端皆附凸延(20㎝+30㎝+40㎝)衍接,內襯耐酸鹼腐蝕高溫Teflon法蘭快鎖...等組成。
2.每段SUS快接管於關節處可簡易調校鬆緊、角度、長度、旋轉及固定方向。
3.罩框為SUS#304無縫不袗18"
φ大集煙罩焊於第三段管端。


規格及特性:
排煙風罩:標準品尺吋為3"*18"
SUS#304不袗集煙罩(3"*10"/3"斜口...為選用品)
(其他型式,詳見V-HH... 煙罩系列)
風量開關:選配另裝於煙罩排風管外部
彎曲關節:3"φ共3組,內襯+Teflon圓墊圈,sus法蘭供支撐懸管及調配長度方向













(未註明即為泛用精簡標準品+E):固定方式說明 煙罩
迴轉
排煙方向
+E 板夾式:
經濟型標準品桌檯面料架夾扣之支撐臂 360 向下排煙

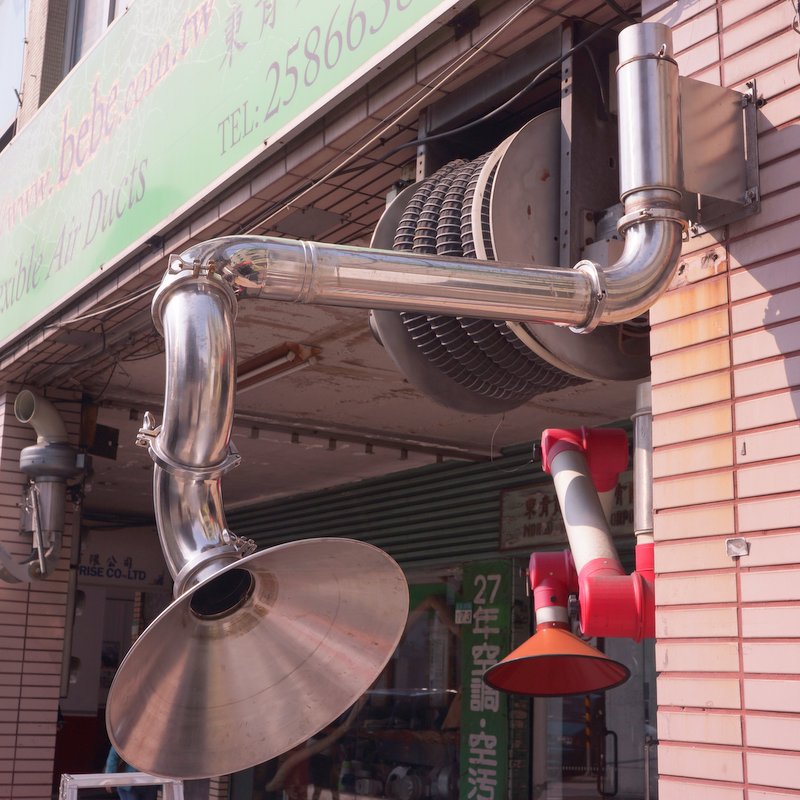

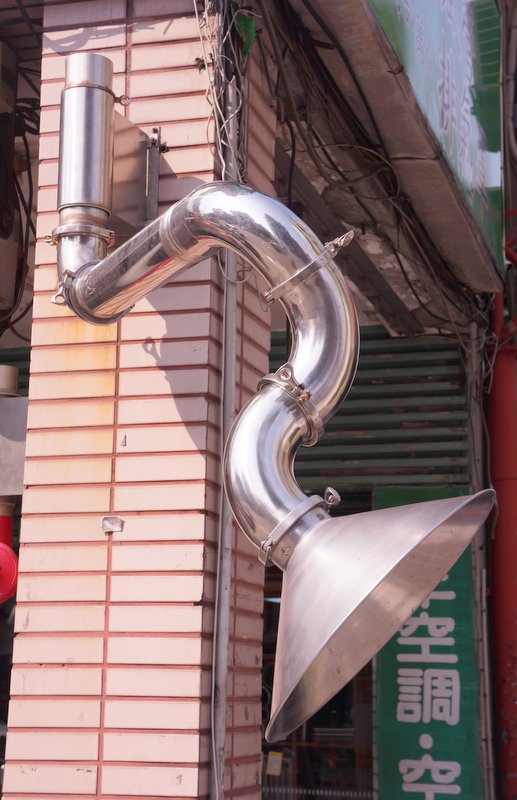

+W 壁式側面固定式
固定於牆面或機檯側面 180 向上排煙
+C 方型立柱懸吊式
固定於倒懸吊用之樓板,有1至4呎供選用 360 頂部側面排煙
+V 機台直立式:
固定於移動機台直立式,供360旋轉,向下排煙。 360 向下排煙

+T

板夾立管伸降式
在桌板或上方料架等固定之馬扣套接圓管供煙罩組向上排煙 360 向上(或下)排煙

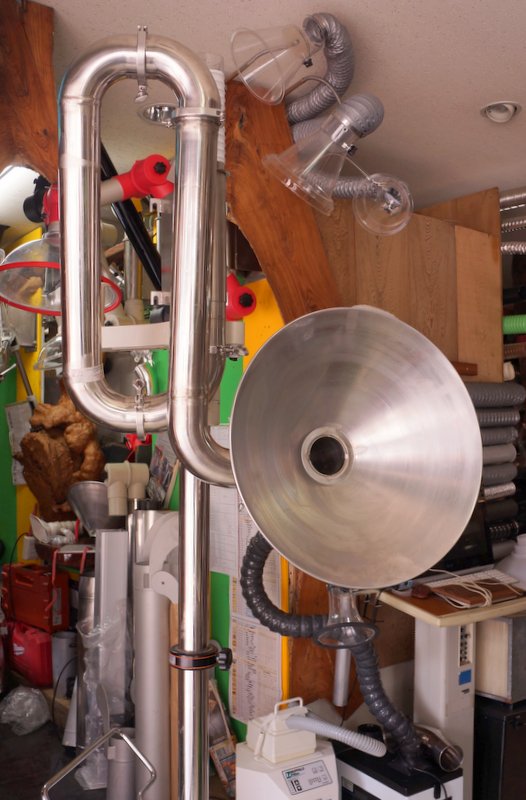

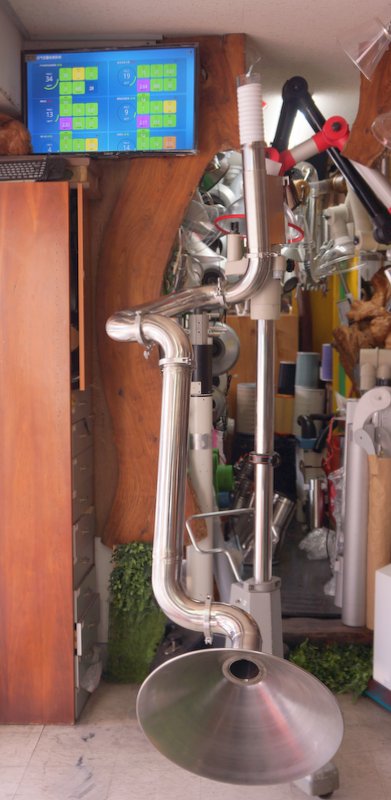

+F 地板式立柱伸降
置於(或固定)地板重型圓管立架供煙罩向上(向下)排煙 360 向上(或下)排煙

固定底板:與固定底座分離之sus不袗裝底板.固定孔尺寸為250*150*11mp,4固定孔尺寸為250*150*11mp,4孔供預先施工固定用,中間4支焊接螺絲供與固定底座及整組排煙罩簡易施工


一般
用途:

電子,研發,個人焊錫排煙"化學試驗室…排氣罩 "一般辦公室,廠房,泛用/美觀… 之排氣(靜壓1000pa以內)


備註:

本公司V-HT系列,系精緻易精準定位操作之萬向煙罩,其實際規劃設計應用時, 技師請以該款管徑,長度再加共6只(約合12LM)合掌式關節之90度彎頭,以計算為其摩擦壓力損失(另見技術資料). 其抽煙效果係取決於選用匹配抽風机所產生負壓力, 風量,及集煙罩含蓋面型式及操作距離角度.. 等. 歡迎依需求正確選用。
本公司各式局部萬向排氣罩種類繁多.歡迎依需求正確選用.
產品標示請註明型號'產品名稱及再加註固定方式,如V-HTS333+W
