BEBE®(比比)
http://www.bebe.com.tw		 F-TS F-TS 可彎不銹鋼片自由管
FLEXIBLEABLE STAINLESS SHEET TUBE
1D-2-1
類別：
 BEBE 繞性風管
型號：
 BEBE F-TS
電腦代號：
 1070…
產品名稱：
 可彎不銹鋼片自由管
結構及說明：

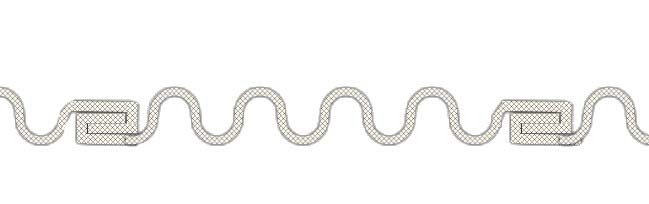

以厚度0.10㎜/0.12㎜,寬60㎜之超薄'物性特佳'耐酸鹼'耐蝕…之sus304不銹鋼薄片由精密製程延壓製成每4螺旋型波浪型即有一寬度間距為36.4㎜之四層相互橫向加強緊密壓扣,高強度耐高溫'耐正負壓'耐蝕'耐酸鹼。可略彎曲伸縮'易施工'高品質之繞性不銹鋼片自由管。
規範簡略：


 厚0.10㎜/0.12㎜ sus304 不銹鋼片,螺旋波浪小間距加強型,可彎曲及略伸縮之可繞性不銹鋼片送排風管。
規格及特性：
標準管徑：=2 3/4 "~14"
每支標準長度：4m/支
標準間距：36.4㎜之伸張長度=4m/支
壓縮長度：8吋以下4m,可自行壓縮至1.2m使用
彎曲半徑：=6D(最小=4D)
耐溫：450℃ (max:800℃)
耐壓：100㎜~300㎜/WG

尺吋inch
㎜
 2.75"
70		 3"
76		 4"
102		 5"
127		 6"
152		 7"
178		 8"
203		 9"
229		 10"
254		 12"
305 		14"
356
每M重量 1150 1225 1672 2088 2650 2927 3344 3760 4177 5010 5843
耐壓強度 - - - - - - - - - - -
  每M銷售以製作間距P=36.4㎜時27.5圈時長度為100公分.
本公司F-TS用料為sus304,超薄=0.10㎜至0.12㎜ 每4圈即有一4層之加強壓扣.
一般用途：
 各式乾燥設備製程無塵室…'通風'耐高溫'耐吸'耐磨'耐酸鹼'腐蝕.易施工之高級送/排/抽氣風管。
小尺寸(4"以下)一般泛用於機械,製程耐溫等。
中尺寸(4"~8")一般泛用於高強度化學氣體。
中大尺寸(8"~14")一般泛用於易施工耐酸鹼腐蝕熱風抽排氣。
備註： 強度與拉伸長度反比 如需增加強度及更具可彎易施工特性.中小尺寸可先行壓縮後再使用
為易彎曲及防迸裂,施工時宜以兩人同時穿載防滑手套在需彎曲部分沿直線將原間距36.4㎜壓縮至間距約14㎜使用。
精密設備為防震及氣密,請選購固定長度兩端焊快接法蘭之高精密 F-TSSS。






BEBE®(比比)

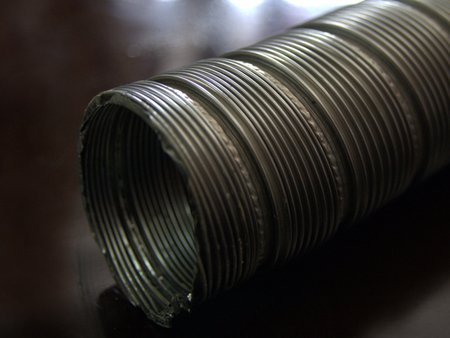

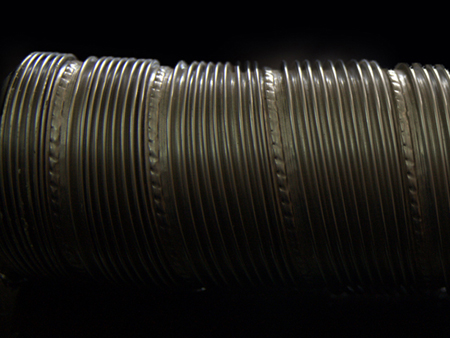

http://www.bebe.com.tw		 F-TSB F-TSB日製 可彎不銹鋼片自由管
FLEXIBLEABLE STAINLESS SHEET TUBE
1D-2-2
類別：
 BEBE 繞性風管
型號：
 BEBE F-TSB
電腦代號：
 1070B
產品名稱：
 日製可彎不銹鋼片自由管9
結構及說明：

以厚度0.08㎜,寬0.1㎜之超薄'物性特佳'耐酸鹼'耐蝕…之sus304不銹鋼薄片由精密製程延壓製成每9螺旋型波浪型即有一寬度間距為27.5㎜之四層相互橫向加強緊密壓扣,高強度耐高溫'耐正負壓'耐蝕'耐酸鹼。可略彎曲伸縮'易施工'高品質之繞性不銹鋼片自由管。
規範簡略：


 厚0.08㎜ sus304 不銹鋼片,螺旋波浪小間距加強型,可彎曲及略伸縮之可繞性不銹鋼片送排風管。
規格及特性：
標準管徑：=2"~2 1/2"(max=300㎜ø)
每支標準長度：4m/支
標準間距：27.5㎜之伸張長度=4m/支
壓縮長度：8吋以下4m,可自行壓縮至1.2m使用
彎曲半徑：=1.5 D
耐溫：450℃ (max:800℃)
尺吋inch
㎜
 2"
50mø 		2 1/2"
65ø
管內徑 51.2 66.2
管外徑 56.8 71.6
每m重量 220g 280g
容許正壓 54000pa 41000pa
容許負壓 54000pa 41000pa
  每M銷售以製作間距P=27.5㎜時36圈時長度為100公分.
F-TSB用料為sus304,超薄=0.08㎜ 每9圈即有一9層之加強壓扣.
一般用途：
 各式精緻設備製程無塵室…'通風'耐高溫'耐吸'耐磨'耐酸鹼'腐蝕.易施工之高級送/排/抽氣風管。
小尺寸(2"/2 1/2"為主)一般泛用於機械,製程耐溫等。
高強度化學氣體。
易施工耐酸鹼腐蝕熱風抽排氣。





BEBE®(比比)

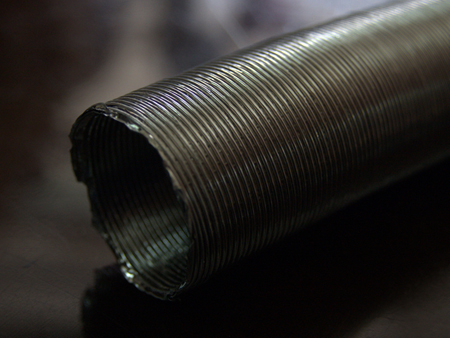

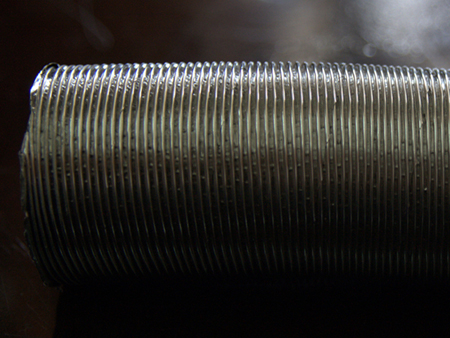

http://www.bebe.com.tw		 F-TSC F-TSC日製雙層可彎不銹鋼片自由管C
FLEXIBLEABLE STAINLESS SHEET TUBE
1D-2-3
類別：
 BEBE 繞性風管
型號：
 BEBE F-TSC
電腦代號：
 1070C
產品名稱：
 日製雙層可彎不銹鋼片自由管C
結構及說明：

以厚度0.15㎜,寬60㎜之超薄'物性特佳'耐酸鹼'耐蝕…之sus304不銹鋼薄片由精密製程延壓製成每9螺旋型小波浪型即有一寬度間距為20㎜之四層相互橫向加強緊密壓扣,高強度耐高溫'耐正負壓'耐蝕'耐酸鹼。可略彎曲伸縮'易施工'高品質之繞性不銹鋼片自由管。
規範簡略：


 德製厚0.15㎜ sus304 不銹鋼片,螺旋小波浪小間距加強型,易彎曲及略伸縮之小尺寸雙層可繞性不銹鋼片送排風管。
規格及特性：
標準管徑：=80㎜ø
每支標準長度：36㎝ /支
                           10M/支
標準間距：36.4㎜之伸張長度=4m/支
彎曲半徑：=6D
耐溫：450℃ (max:800℃)
尺吋inch/ ㎜
 80mø
管內徑 80㎜
管外徑 83㎜
每m重量 400G
容許正壓
容許負壓
製作間距P=20㎜時F-TS用料為sus304,超薄=0.08㎜每9圈有一4層之加強壓扣.
一般用途：
 各式精緻設備製程無塵室…'通風'耐高溫'耐吸'耐磨'耐酸鹼'腐蝕.易施工之高級送/排/抽氣風管。
小尺寸(1", 1 1/4",1 1/2")一般泛用於機械,製程耐溫。
高強度化學氣體。
易施工耐酸鹼腐蝕熱風抽排。





BEBE®(比比)

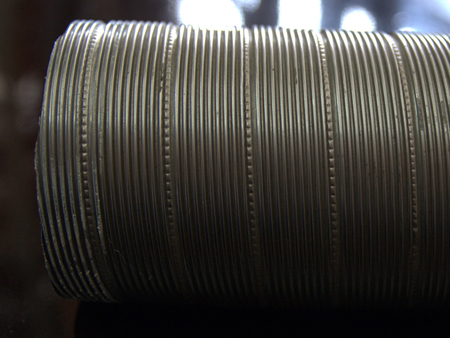

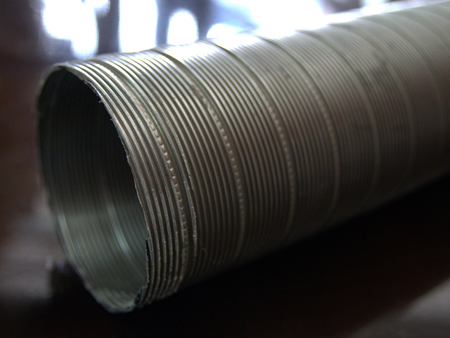

http://www.bebe.com.tw		 F-TSD F-TSD德製雙層可彎不銹鋼片自由管D
FLEXIBLEABLE STAINLESS SHEET TUBE
1D-2-4
類別：
 BEBE 繞性風管
型號：
 BEBE F-TSD
電腦代號：
 1070D
產品名稱：
 德製雙層可彎不銹鋼片自由管D
結構及說明：

以厚度0.15㎜,雙層超薄'物性特佳'耐酸鹼'耐蝕…之sus304不銹鋼雙層薄片由精密製程相互延壓全波浪型緊密壓扣,高強度耐高溫'耐正負壓'耐蝕'耐酸鹼。易彎曲伸縮'易施工'高品質之小尺寸雙層繞性不銹鋼片自由管。
規範簡略：


 厚0.04㎜ sus304 不銹鋼片,螺旋全波浪雙層加強型,易彎曲及略伸縮之小尺寸雙層可繞性不銹鋼片送排風管。
規格及特性：
標準管徑：=1",1 1/4", 1 1/1/2"(max=48㎜ø)
每支標準長度：5m/支
彎曲半徑：=1.5 D
耐溫：450℃ (max:800℃)
尺吋inch/ ㎜
 1"
25mø 		1 1/4"
32mø 		1 1/2"
38mø
管內徑 25.4㎜ 32㎜ 38㎜
管外徑 29.9㎜ 36.5㎜ 42.5㎜
每m重量
容許正壓
容許負壓
一般用途：
 各式設備製程無塵室…'通風'耐高溫'耐吸'耐磨'耐酸鹼'腐蝕.易施工之高級送/排/抽氣風管。
易施工耐酸鹼腐蝕熱風及地下室噴流型高壓出風口前段可彎之出風口
